카트리지 하부 바이패스: 대형 하우징의 설치 점검 사항

운영자들이 막층 오염을 추적하고, 원수를 탓하며, 펌프를 교체하고, 3일 내내 마이크론 등급을 초과한다고 말하곤 했지만, 정작 진짜 원인은 카트리지 필터 하우징 끝에 숨어 있었다는 사실을 알게 된 적이 있습니다. 기울어진 카트리지 하나, 눌려진 개스킷 하나, 제대로 고정되지 않은 엔드 캡 하나. 왜 이 업계는 바이패스가 드문 일인 양 계속 가장하는 걸까요?

부끄럽기 때문이에요.

카트리지 하부 우회 현상은 눈에 띄는 결함은 아닙니다. 이 현상에는 자극이나 경보 시스템, 혹은 현저한 압력 급상승이 수반되지 않습니다. 대개 “적절한 유량”, “정상적인 차압”, 혹은 “급수가 바뀌었을 수도 있다”는 식으로 위장되어 나타납니다. 바로 이것이 함정입니다. 대형 카트리지 필터 하우징은 유체를 매끄럽게 이동시키면서도 정작 여과 작업은 제대로 수행하지 못할 수 있습니다. 유량계는 유량을 감지하고, 하류 공정에서는 이물질이 포착됩니다. 그러나 모두가 비용을 지불한 핵심 부품인 카트리지는 간과되고 맙니다.

물론, 그 말이 다소 거침없이 들릴 수 있다는 건 저도 압니다. 좋아요. 정화라는 과정에는 좀 더 직설적인 표현이 어울리니까요.

냉정한 현실: 대부분의 필터 배관 우회 장치는 수작업으로 설치된다

상업용 카트리지 필터 설비 설치 과정에서 발생하는 가장 심각한 실패 사례들은 대개 특수한 화학적 요인에서 비롯된 것이 아닙니다. 이러한 실패는 카트리지 길이의 오류, O-링의 건조, 고정 압력의 불균형, 오염된 씰 플레이트, 찌그러진 DOE 개스킷, 222형 또는 226형 끝단 연결부의 불일치, 그리고 유지보수 후 서둘러 덮개를 닫는 등의 흔한 실수에서 기인합니다.

그것이 바로 불만스러운 부분입니다. 바이패스는 대개 제품상의 문제가 아니라 절차상의 문제입니다.

유지보수 담당자가 대형 카트리지 필터 장치를 열어볼 때, 대개는 처리 속도에만 집중하게 됩니다. 생산 부서는 라인 가동을 재개하기를 원하고, 품질 부서는 깨끗한 샘플을 원하며, 구매 부서는 카트리지의 수명이 더 길어지기를 바랍니다. 손전등으로 하부 좌석을 점검하는 데 12분을 투자하고 싶어 하는 사람은 아무도 없습니다.

하지만 그 12분은 브로셔에 실린 마이크론 순위보다 훨씬 더 중요합니다.

명목상 5 µm 카트리지가 장착부에 제대로 고정되지 않은 상태라면, 이는 5 µm의 여과 장벽이 아닙니다. 그저 압력 용기 내부의 장식물에 불과합니다. 롤형 개스킷이 장착된 40인치 규격의 카트리지는 가장 아래쪽 주변에서 상당한 양의 누출이 발생하여 하류 공정 전체의 배치에 오염을 일으킬 수 있습니다. 다중 카트리지 필터 하우징에서, 제대로 장착되지 않은 하나의 카트리지만으로도 권장되는 저저항 경로가 될 수 있는 반면, 다른 카트리지들은 아무 문제 없는 것처럼 보일 수 있습니다.

바로 그 때문에 카트리지 하부 우회 방식이 매우 위험한 것입니다. 이 방식은 그 존재를 드러낼 만한 소리가 지속적으로 들리지 않기 때문입니다.

‘카트리지 하부 우회’가 실제로 무엇을 의미하는가

카트리지 하부 우회 현상은 여과 매체를 통과하는 것이 아니라, 카트리지 요소 하단의 밀봉 구역 아래, 주변 또는 그 안을 통해 여과되지 않은 유체가 흐르는 현상을 말합니다. 쉽게 말해, 유체가 여과 과정을 우회하는 것입니다.

DOE 개스킷 아래로 통과할 수도 있습니다. 손상된 O-링을 스쳐 지나갈 수도 있습니다. 뒤틀린 씰 플레이트로 인해 생긴 틈새를 통과할 수도 있습니다. 길이가 불과 몇 밀리미터 부족한 카트리지를 조작할 수도 있습니다. 넓은 공간에서는 이러한 사소한 기하학적 오류가 실제 유동 경로가 될 수 있습니다.

디렉토리 보험 청구에 대해서는 별로 신경 쓰지 않고, 오히려 접촉 라인에 더 관심이 갑니다. 개스킷이 쉽게 닿나요? 스프링 플레이트가 균일한 압력을 가하고 있나요? 하단 컵이 카트리지를 제대로 고정하고 있나요? 씰 재질이 액체와 호환되나요(EPDM, NBR, 바이톤, 실리콘)? 카트리지 끝단 설계를 위해 마련된 공간이 제대로 구성되어 있나요?

그런 우려는 사소해 보일 수 있습니다. 하지만 해당 분야에서는 일반적인 일이 아닙니다.

스테인리스 부동산은 겉보기에는 튼튼해 보일지 모르지만, 밀폐 시스템은 여전히 기계적이며 치수적 요인에 민감하고, 놀라울 정도로 섬세합니다. Lvyuan의 산업용 위생적 스테인리스 스틸 필터 하우징 SS304/SS316L 제품, 실라스틱(Silastic)/NBR/EPDM/바이톤(Viton) O-링, 클램프 또는 나사식 마개, 222/226/DOE 포트 유형 등 일반적인 산업 정보를 참조합니다. 바로 그 지점이 바이패스가 발생하는 곳입니다. 쉘이 아니라 인터페이스에서 말이죠.

대형 카트리지 필터 하우징이 사소한 오류로 인해 막대한 비용을 초래하는 이유

작은 하우징은 부주의한 사용 습관을 용납하지만, 큰 하우징은 그렇지 않습니다.

10인치 카트리지 하나만 잘못 설치되어도 미세한 밝기 조절 작업이 완전히 망가질 수 있습니다. 20인치, 30인치, 40인치 카트리지로 가득 찬 다중 카트리지 구역은 제조 데이터는 물론, 하류 단계의 막, 수지층, 충전 라인, 그리고 고객의 신뢰까지 훼손할 수 있습니다. 규모에 따라 위험도도 달라집니다.

그런 압박감도 존재합니다. 우회 경로를 통해 유체가 흐를 경우, 예상보다 낮은 차압이 나타날 수 있는데, 운영자들은 이를 때때로 “유량이 양호하다”고 평가하기도 합니다. 하지만 저는 그렇게 생각하지 않습니다. 카트리지 교체 후 차압이 감소했다는 것은 카트리지가 깨끗하다는 것을 의미할 수도 있습니다. 하지만 동시에 유체가 카트리지를 통과하지 않고 있다는 신호일 수도 있습니다.

불편한 질문을 던져 봅시다. 압력 강하가 낮은 것은 시스템이 효율적으로 작동하기 때문인가, 아니면 매체가 우회되었기 때문인가?

대규모 부동산에는 다음과 같은 5가지 유용한 실패 요인이 포함됩니다:

카트리지가 많을수록 보안 요소가 더욱 강화됩니다.
카트리지 길이가 길어질수록 틸트 오차와 압축 오차가 커집니다.
크기가 큰 카트리지는 설치할 때 제자리에 제대로 끼우지 못하기 쉽습니다.
큰 덮개 잠금 장치는 무분별하게 조일 경우 응력이 고르지 않게 가해질 수 있습니다.
내부 플레이트는 뒤틀리거나, 움푹 패이거나, 변형되거나, 이물질이 서서히 쌓일 수 있습니다.

그렇기 때문에 카트리지 씰 점검은 단순한 소모품 교체 작업이 아니라, 철저히 관리되는 작업으로 다루어져야 합니다.

절대 놓치고 싶지 않은 할부 수표들

서비스 기술자가 아무리 경험이 많든 상관없습니다. 저는 매번 똑같은 점검을 받기를 원합니다.

먼저 카트리지의 사양을 확인하십시오. 길이, 직경, 마이크론 등급, 엔드 캡 유형, 개스킷 제품 및 전체 로트 번호는 작업 지시서와 일치해야 합니다. 222형 끝단 연결부는 226형과 다릅니다. DOE는 SOE와 다릅니다. 잘못된 엔드 캡이 장착된 카트리지는 외관상 설치에 문제가 없어 보일 수 있으나, 압력을 가하면 고장이 발생할 수 있습니다.

둘째, 하단 시트를 확인하십시오. 대충 훑어보는 것이 아니라 꼼꼼히 점검하십시오. 손전등을 사용하고, 닦아내십시오. 흠집, 파편, 개스킷 조각, 부식, 폴리머 입자, 또는 경수 침전물이 있는지 직접 만져보며 꼼꼼히 확인하십시오. 컵 안에 오래된 개스킷 링 하나만 박혀 있어도 새 카트리지가 밀봉되지 않을 수 있습니다.

셋째, O-링에는 반드시 적합한 윤활제만 사용해야 합니다. 윤활이 되지 않은 O-링은 뒤틀립니다. 뒤틀린 O-링은 누수를 일으킵니다. 윤활제를 과도하게 바르면 이물질이 유입됩니다. 부적절한 윤활제는 엘라스토머를 손상시킵니다. 이 모든 것이 복잡한 내용은 아니지만, 여전히 간과되는 경우가 많습니다.

넷째, 카트리지를 수직으로 장착하십시오. 대형 카트리지 필터 공간에서 측면 장착은 은밀한 살인자나 다름없습니다. 긴 카트리지는 기울어질 수 있으며, 일단 마감판이 카트리지를 누르기 시작하면 그 기울어진 상태가 고정되어 버립니다.

다섯째, 압착 상태를 확인하십시오. 압착판, 스프링 또는 고정 도구는 규정된 압력을 가해야 합니다. 압착력이 부족하면 가스가 새어 나갈 수 있습니다. 압착력이 과도하면 개스킷이 눌리거나, 주름이 쭈글거리거나, 엔드 캡이 변형될 수 있습니다.

여섯째, 부동산의 공기를 적절히 배출하십시오. 공기 주머니는 기류 순환을 변화시켜 시동 과정에서 잘못된 작동 현상을 유발할 수 있습니다. 재시동 후 처음 몇 분 동안은, 누군가 지켜보고 있다면, 보통 상태가 안정됩니다.

일곱째, 검증하라. 희망에 의지하지 말고, 정보에 근거하여 검증하라.

먼저 차압, 출구 탁도, 가능한 경우 부유 입자 농도 및 하류 공정 피드백을 점검하십시오. 시스템이 역삼투(RO) 막 층을 보호하는 경우, 막 압력이 변동하기 시작할 때까지 기다리지 말고 사전 여과에 문제가 있음을 즉시 파악하십시오. A RO 정수장 상류에서 일어나는 일에 따라 성패가 좌우된다.

평가표: 언더카트리지 바이패스가 숨겨진 곳

점검 지점	점검 사항	바이패스 신호	지역 전망대
하단 시트 또는 컵	먼지, 물때, 파편, 긁힌 자국, 오래된 개스킷 잔여물	카트리지가 흔들리거나, 높게 위치하거나, 고르지 않게 회전합니다.	'all-time low'가 유효하지 않은 경우, 설치가 아직 시작되지 않은 것입니다.
카트리지 길이	실제 규모 대 주택 수요	압축력 감소 또는 고정 장치의 느슨함	“대충 맞으면 된다”는 것은 바이패스가 주문을 확보하는 방식일 뿐입니다
엔드 캡 스타일	DOE, 222, 226, 핀형, 평면형, 스프링 장착형	카트리지가 외관상 잘 어울리지만 기계적으로 고정되지는 않습니다	시각적 적합성은 기계적 증거가 아니다
O-링 또는 개스킷	절단, 팽창, 평탄화, 화학적 부식	엔드 링크 주변의 습기 우회 경로	매체의 품질에 대해 언급하기 전에 씰을 교체하십시오.
고정판	단조로움, 봄의 힘, 위치 선정	카트리지 전체에 걸쳐 압축이 고르지 않음	카트리지 하나만 제대로 고정되지 않아도 콘센트 전체가 오염될 수 있습니다
마개 조이기	보안형 또는 볼트형 시리즈	변경된 커버 압력	'제한된'은 '동일한'과 같은 의미가 아닙니다.
스타트업 관련 읽을거리	차동 전압, 콘센트 가시성, 비트 패턴	교체 후 스트레스 감소폭이 의심스러울 정도로 줄어들었다	낮은 ΔP는 승리가 아니라 경고 신호일 수 있다
달리기 후 분해	카트리지 표면의 먼지 자국	먼지를 제거해야 하는 구역을 깨끗이 정리하세요	중고 카트리지는 종종 작업자보다 더 뛰어난 성능을 발휘한다.

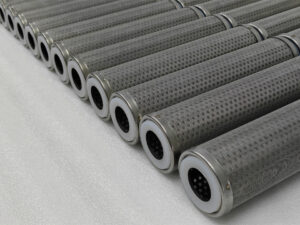

카트리지 필터의 외피는 단순히 덮개에 불과한 것이 아닙니다

카트리지 필터 하우징은 압력 경계체이면서도 동시에 밀봉 장치이기도 합니다. 하지만 후자의 역할은 종종 간과되곤 합니다.

산업용 구매자들은 일반적으로 제품, 광택도, 내압 등급, 입구 크기, 출구 크기, 가격 등을 기준으로 하우징을 비교합니다. 물론, 이러한 요소들도 중요합니다. 하지만 바이패스 현상을 방지하는 핵심은 그보다 덜 눈에 띄는 세부 사항에 있습니다. 바로 고정봉, 씰 컵, 플레이트, 스프링, 밀폐 구조, 통기구, 배수구, 엘라스토머 호환성 등이 바로 그것입니다.

물의 전처리 과정에서는 카트리지 방식과 백 방식 모두에서 정확히 동일한 원리가 적용됩니다. A 고유량 스테인리스강 SUS304/316L 1 마이크론 백 필터 부동산 카트리지형 용기는 아닐지 모르지만, 이 역시 동일한 산업적 사실을 잘 보여줍니다. 즉, 스테인리스 외피의 품질은 전체의 절반에 불과하며, 밀봉, 마개, 내부 밀착 상태가 필터가 실제로 제 기능을 하는지 여부를 결정한다는 것입니다.

그리고 아니요, 아무리 훌륭한 카트리지를 사용한다고 해도 형편없는 하우징 사용자 인터페이스를 만회할 수는 없습니다.

“5 µm에서 1 µm로 바꾸자”는 그런 이견을 너무 많이 들어왔습니다. 그럴 수도 있겠죠. 하지만 문제가 필터 하우징 우회 현상이라면, 미크론 수치를 더 좁게 설정하는 것은 오히려 우회 경로를 훨씬 더 매력적으로 만들 뿐입니다. 액체는 저항을 따라 흐릅니다. 빈 공간이 생기면 그 공간을 활용하게 될 것입니다.

그게 바로 물리학입니다. 광고가 아닙니다.

미디어 선택은 여전히 중요하지만, 보안이 입증된 후에야 비로소 의미가 있다

부동산이 소음 문제가 있는 것으로 확인되면, 그 다음에는 매체 선정에 주의를 기울여야 합니다.

활성탄, 멜트블로운 폴리프로필렌, 주름형 막, 스테인리스 소결 튜브, 다공성 플라스틱 소재 등은 모두 압력과 유량에 따라 서로 다른 특성을 보입니다. A 해수 여과용 카본 블록 카트리지 이는 RO 스키드를 보호하는 주름형 카트리지와는 다른 문제들을 야기합니다. 미세 탄소 입자, 요오드 값, 유량, 염소 제거율, 흡착 동역학 문제 등이 있습니다. 하지만 이러한 문제들은 설치 안정성이 확인된 후에야 중요해집니다.

다음의 경우에도 정확히 마찬가지입니다. 제조 공정에 사용되는 소결 플라스틱 필터 부품. 비탄성 소결 부품은 재사용성, 비트 유지력, 치수 안정성을 갖추고 있을지 모르지만, 여전히 적절한 장착 위치가 필요합니다. 제대로 설치되지 않은 다회용 필터는 그저 다회용 우회 장치에 불과합니다.

따라서 제 지침은 다음과 같습니다. 부동산이 우회 점검을 통과하기 전까지는 미디어 성과를 절대 논하지 마십시오.

다중 카트리지 필터의 부동산 설치에 대한 실용적인 승인 절차

우리는 용기 있는 전문가보다는 단조로운 체크리스트를 훨씬 더 많이 필요로 합니다.

다중 카트리지 필터 설비의 경우, 역삼투(RO) 막 층, 음료 충전 라인, 제약용 수계, 전자기기 세척수, 고순도 공정수 또는 고가의 하류 장비를 보호하는 모든 라인에 대해서는 2인 승인 절차를 적용하겠습니다. 한 명이 설치하고, 다른 한 명이 확인합니다.

승인 서류에는 카트리지 재질, 카트리지 길이, 미크론 등급, 엔드 캡 유형, 씰 재질, 하우징 태그 번호, 날짜, 작업자, 가동 시 차압 및 기타 특이 모니터링 사항이 반드시 포함되어야 합니다. 포장 전 하부 플레이트의 사진과 밀봉 전 포장된 카트리지의 모습을 추가하십시오. 감염된 한 세트의 비용이 연간 필터 예산 전체를 초과할 때까지는 이 모든 절차가 지나치게 번거롭게 보일 수 있습니다.

어쩔 수 없는 사실: 공장에서 카트리지가 올바르게 장착되었음을 입증할 수 없다면, 유체가 제대로 여과되었는지 확인할 수 없습니다.

또한 의심스러운 부동산에서 제거된 탄약통 하나를 따로 보관해 두고 오염 패턴을 분석해 볼 것입니다. 상단 부분이 심하게 오염되어 있고 하단 개스킷 부위가 의심스러울 정도로 깨끗한 탄약통은 무언가를 시사하고 있습니다. 여러 개의 오염된 탄약통 사이에 깨끗한 탄약통이 하나 섞여 있는 경우도 마찬가지입니다. 유동 분포는 흔적을 남기기 마련입니다.

자주 묻는 질문

카트리지 필터 시스템에서 ‘카트리지 하부 우회’란 무엇인가요?

카트리지 하부 우회 현상은 여과 매체를 통과하지 않고 카트리지 하부나 측면을 통해 여과되지 않은 유체가 새어 나가는 현상으로, 일반적으로 카트리지가 제대로 장착되지 않았거나, 하단 개스킷이 손상되었거나, 씰 플레이트가 변형되었거나, 대형 카트리지 필터 유닛에서 압축이 고르지 않게 분배되었기 때문에 발생합니다. 이는 단순히 정화 성능의 문제가 아니라 기계적 밀봉의 결함입니다.

이 현상이 운영자를 속이는 이유는 간단합니다. 해당 구간에서는 여전히 정상적으로 유체가 흐를 수 있기 때문입니다. 사실, 유체가 너무 잘 흐를 수도 있습니다. 카트리지 교체 후 압력 강하가 의심스러울 정도로 낮다면, 이를 기뻐하기보다는 점검을 실시해야 합니다.

설치 과정에서 카트리지 필터의 우회 현상을 어떻게 방지할 수 있을까요?

설치 과정에서 카트리지 필터의 우회 현상을 방지하려면, 카트리지 크기를 확인하고, 양쪽 엔드 캡을 정렬하여 장착하며, 호환되는 오일을 O-링에 도포하고, 압착 고정 장치를 작동시킨 후, 하단 컵이나 블레이드 가장자리를 점검하고, 잠금 장치를 균일한 토크로 조인 다음, 하우징을 풀기 전에 깨끗한 물을 사용하여 수압 및 탁도 검사를 실시해야 합니다. 여기서 중요한 것은 단순히 물리적으로 설치하는 것이 아니라, 제어된 밀봉을 달성하는 것입니다.

가장 효과적인 점검 방식은 재현성이 보장되는 것입니다. 부품 교체 시마다 동일한 점검 목록을 활용하십시오. 동일한 분석 과정을 동영상으로 기록하고, 내부 부위의 동일한 부분을 사진으로 촬영하십시오. 전문가들이 기억에만 의존하는 것을 그만두면 우회 현상 방지가 훨씬 수월해집니다.

다중 카트리지 필터 하우징에서 바이패스 방식이 왜 더 나쁜가요?

다중 카트리지 필터 시스템에서는 바이패스 현상이 더욱 심각합니다. 이는 카트리지 하나가 느슨해지거나, 길이가 짧거나, 부풀어 오르거나, 제대로 장착되지 않은 경우 저항이 낮은 경로를 형성하여 인접한 구성 요소에서 유량을 빼앗을 수 있기 때문입니다. 이로 인해 시스템의 압력 강하 수치는 여전히 허용 범위 내에 있는 것처럼 보일지라도, 전체적인 출구 수질은 기준에 미치지 못할 수 있습니다. 단 하나의 밀봉 불량만으로도 전체 용기의 안전성이 위협받을 수 있습니다.

이 때문에 다중 카트리지 방식의 부동산은 단일 카트리지 방식의 부동산보다 더 엄격한 설치 규율이 필요합니다. 카트리지 수가 많을수록 고정 요소가 늘어나고, 정렬 오류 위험이 커지며, 정상 부품들 사이에 불량 부품 하나가 숨어 있을 가능성도 높아지기 때문입니다.

카트리지를 교체한 후에는 무엇을 점검해야 합니까?

카트리지를 교체한 후, 설치 담당자는 시스템이 다시 가동되기 전에 카트리지 정렬 상태, 개스킷 밀착 상태, 하부 시트, 초기 압축 상태, 배기 상태, 조임 토크, 예비 차압, 전원 콘센트의 통풍 상태, 그리고 건물 전체에 걸친 모든 유형의 비정상적인 순환 불균형 여부를 점검해야 하며, 특히 20인치, 30인치, 40인치 상업용 카트리지 시스템의 경우, 시스템이 다시 가동되기 전에 설치 담당자는 카트리지 정렬, 개스킷 밀착 상태, 하부 시트, 초기 압축, 배기, 잠금 토크, 예비 차압, 전기 콘센트 상태 및 건물 전체의 모든 유형의 비정상적인 유동 불균형을 점검해야 합니다. 이러한 점검을 통해 우회 현상을 조기에 포착할 수 있습니다.

하류 공정에서 고장이 발생하기를 기다리지 마십시오. 부동산이 멤브레인, 용기, 노즐, 살균기 또는 충전 장치를 보호하는 경우, 교체 후 실시하는 최초 가동 분석은 단순한 서류 작업이 아닙니다. 이는 증거입니다.

미크론 등급이 낮아진 카트리지가 필터 우회 현상을 해결하는 최선의 방법일까요?

미크론 수치가 더 낮은 카트리지를 사용하는 것은 필터 하우징의 우회 현상을 해결하는 가장 효과적인 방법이 아닙니다. 우회 현상은 필터 매체 자체에서 발생하는 것이 아니라 매체 주변에서 발생하기 때문입니다. 올바른 수리 방법은 미크론 등급을 변경하기 전에 밀봉 상태를 복원하고, 카트리지의 장착 상태를 확인하며, 압축력을 조정하고, 위치 정렬을 바로잡는 것입니다. 더 촘촘한 필터 매체만으로는 누수가 발생하는 기계적 접합부의 문제를 해결할 수 없습니다.

대부분의 경우, 5 µm에서 1 µm로 변경하면 매체의 저항이 높아지기 때문에 바이패스 경로가 훨씬 더 눈에 띄게 됩니다. 우선 공극을 수리하십시오. 그 후에 마이크론 등급에 대해 논의하십시오.

결론

대규모 카트리지 필터 설비를 지정, 설치 또는 문제 해결하는 중이라면, 바이패스를 드문 결함으로만 여기지 마십시오. 설치 과정에 점검 절차를 반드시 포함시키십시오. 하단 시트를 점검하십시오. 엔드 캡을 확인하십시오. 압력을 기록하십시오. 씰을 점검하십시오. 그런 다음 카트리지를 선택하십시오.

단순히 견적서를 채우는 것이 아니라, 해당 용도에 맞는 하우징이나 요소 번들이 필요하신가요? 고정 문제, 유량, 카트리지 크기, 엔드 링크, 엘라스토머 제품, 하류 위험 요소부터 검토해 보세요. 바로 그곳에서 본격적인 정화 논의가 시작됩니다.
