고온 환경에서 필터 하우징 문제 해결

고온 환경에서 필터 하우징에 고장이 발생할 때, 스테인리스강 외피가 가장 먼저 고장 나는 경우는 거의 없습니다. 대개 원인은 압축 변형(compression set)이 발생한 씰, 열 사이클링 중에 풀린 클램프나 플랜지 접합부, 고온에서 발생하는 차압을 견디지 못한 카트리지, 또는 실제로는 압력-온도 조합으로 표시되어야 할 사양을 단일 수치로 오해한 경우 등입니다. 이 가이드는 조달 관리자, 플랜트 엔지니어 및 유지보수 팀이 고온 필터 하우징 운영 시 가장 흔히 발생하는 문제, 즉 누설, 압력 강하 증가, 필터 요소 손상, 부식 및 균열, 그리고 안전하지 않은 개방 현상을 진단하는 데 도움을 줍니다. 또한 교체용 또는 새로운 하우징을 주문하기 전에 공급업체와 확인해야 할 사항들을 나열하고 있습니다.

고온 환경에서 필터 하우징은 왜 고장이 나는가?

대부분의 고장은 가장 강한 부품이 아니라 가장 취약한 부품에서 시작됩니다. 필터 하우징은 4개의 층으로 구성된 조립체이며, 각 층마다 고유한 온도 한계치가 있습니다:

쉘 및 용접부: SS304 또는 SS316L 재질의 용기, 플랜지 또는 클램프 페룰.
씰 및 개스킷: 뚜껑의 O-링, 포트 개스킷 및 모든 클램프 개스킷.
필터 요소: 미디어, 엔드 캡, 코어 및 지지 구조.
부속품: 압력계, 배기 및 배수 밸브, 차단 밸브.

열은 이 네 가지 요소 모두에 동시에 영향을 미칩니다. 열은 어셈블리가 견딜 수 있는 압력 수준, 엘라스토머의 거동, 점도가 압력 강하에 미치는 영향, 그리고 냉각 후 접합부가 얼마나 단단히 고정되는지를 변화시킵니다.

이 때문에 단순히 “스테인리스강, 고온용”이라는 라벨만으로는 구매자에게 거의 아무런 정보도 제공하지 못합니다. 동일한 재질 등급에 대해 공개된 등급은 구성에 따라 달라집니다. Lvyuan은 자사 제품에 대해 최대 90°C 및 10 bar를 명시하고 있습니다. SS304/316L 멀티 카트리지 필터 하우징, 하지만 그 경우 120°C와 10 bar이며 스테인리스 스틸 인라인 필터 하우징. 이러한 차이는 강재 등급보다는 설계, 결합 방식, 밀봉 방식 및 부속품의 선택에 기인한 것일 가능성이 높습니다. 실무상의 원칙은 등급이 가장 낮은 부품이 전체 조립체의 작동 한계를 결정한다는 것입니다.

고온 작업용 필터 하우징의 증상-원인 대조표

부품을 교체하기 전에 이 표를 참고하여 문제의 원인을 좁혀 보십시오. 이 표에는 확인된 진단 결과가 아닌, 가능성이 높은 원인들만 나열되어 있습니다. 올바른 해결 방법은 유체, 실링 컴파운드 및 작동 주기에 따라 달라집니다.

증상	고온 운전 시 발생할 수 있는 원인	먼저 확인하세요	시정 방향
가열 후 뚜껑이나 클램프에서 누수 발생	씰 압축 변형, 부적합한 엘라스토머, 씰 접촉면의 손상, 열 사이클링 후 접합부의 이완	밀봉재의 상태 및 경과 기간, 홈과 표면의 상태, 제조사의 절차에 따른 밀폐 조임 상태	해당 유체 및 온도에 적합한 재질의 씰로 교체하고, 마개를 다시 제자리에 끼워 넣으십시오.
쿨다운 중에 나타나는 누수	본체, 플랜지 및 개스킷의 수축 정도가 서로 다르며, 경화되어 더 이상 원래 상태로 복원되지 않는 씰	씰에 영구적인 변형이 생겼는지 여부; 볼트 또는 클램프 상태	씰 컴파운드 또는 개스킷 유형을 변경하고, 가열 및 냉각 속도를 검토하십시오.
압력 강하가 주변 환경보다 더 빠르게 증가한다	입자 부하 증가(예: 증기 배관의 스케일), 매체 막힘, 잘못된 기준선	고온 상태에서 측정된 클린 요소 압력 강하, 상류 오염원	거친 예비 여과 단계 추가; 미크론 등급 재지정; 고온 기준선 설정
하류 쪽의 입자들	부품이 손상되거나 파손됨, 씰이 제대로 장착되지 않음, 엔드 캡을 우회하는 누수	요소 상태, 엔드캡 씰, 카트리지 방식 및 장착 상태	부품을 교체하고, 카트리지 인터페이스가 하우징과 일치하는지 확인하십시오.
변형되거나 찌그러진 카트리지	특정 온도에서 소자 한계치를 초과하는 차압, 정지 시 압력 역전	요소 온도 및 차압 정격; 정지 절차	강체 요소 또는 코어 지지 요소를 선택하고, 체크 밸브 또는 절차적 제어 장치를 추가하십시오.
용접부 및 클램프 접촉부 근처의 부식, 변색 또는 균열	염화물을 함유한 매체 또는 세정수, 개스킷 아래의 틈새, 잔류 응력	공정용수 및 세척수의 염화물 함량; 손상 부위	세정 화학 물질을 검토하고, 염화물 환경에서 사용하도록 설계된 재질을 고려하십시오.
계기나 배기구가 물이 새거나, 수치가 불규칙하게 표시됨	쉘 정격보다 낮은 정격의 부속품, 게이지 라인 내의 응축수 또는 열	부속품 등급 및 밀봉재 적합성	부속품의 온도를 외피와 동일하게 설정하십시오.

왜 필터 하우징은 고온에서 누수가 발생하는가?

배관이 가열될 때 발생하거나 악화되는 누수는 대개 밀봉 시스템에서 기인합니다. 주로 세 가지 원인이 반복적으로 나타납니다.

화합물 및 온도 불일치. 엘라스토머는 온도 한계와 유체 호환성이 각기 다르기 때문에, 특정 온도에 적합한 씰이라도 부적합한 매체에서는 여전히 고장이 발생할 수 있습니다. 하나는 O-링 재질 비교 일반적인 기준을 요약하면 다음과 같습니다. 물과 증기에는 EPDM을, 열, 오일 및 화학 물질에는 FKM을 사용합니다. 즉, FKM이 증기 배관에 대해 무조건 “더 우수한” 선택지는 아니며, EPDM은 고온 오일에는 적합하지 않습니다. 선택은 제품군의 명칭이 아닌, 특정 화합물에 대한 데이터시트를 바탕으로 결정되어야 합니다.

압축 변형률 및 열 사이클링. 특정 온도에서 압축 상태를 유지하는 씰은 점차 원상 복귀 능력을 잃게 됩니다. 여러 번의 가열 및 냉각 주기를 거치면, 씰은 뜨거운 상태에서는 밀봉이 되지만 차가운 상태에서는 누출이 발생하거나, 그 반대의 현상이 나타날 수 있습니다. 따라서 빈번한 주기적 작동은 동일한 최고 온도에서 지속적으로 작동하는 것보다 씰의 수명을 더 단축시킬 수 있습니다.

마개 디자인. 각 관절 유형은 사용 중에 서로 다른 방식으로 느슨해집니다. 이 CUNO 방식의 스테인리스 스틸 필터 하우징 위생용 클램프 잠금 장치와 나사산 입구 및 출구 포트를 결합한 구조이므로, 나사산 밀봉 부위에서 누출이 발생할 가능성이 추가로 발생하여 이를 점검해야 합니다. 이 스테인리스강 위생용 카트리지 필터 하우징 클램프 밴드 방식의 신속 개방식 잠금 장치와 클램프 연결부를 사용합니다. 클램프 접합부는 개스킷이 깨끗하고 올바르게 장착되어 있어야 하므로, 마모된 개스킷이나 제조사의 지침을 무시한 조임은 흔한 문제의 원인입니다. 볼트식 플랜지는 볼트에 하중이 고르게 분산되고, 해당 온도를 견딜 수 있는 개스킷이 필요합니다.

부품을 교체하기 전에, 실링재의 종류, 설치 날짜, 열 사이클 횟수, 그리고 누수가 뜨거운 쪽에서 발생하는지, 차가운 쪽에서 발생하는지, 아니면 양쪽 모두에서 발생하는지를 기록해 두십시오. 이렇게 하면 보통 분해 점검을 하는 것보다 더 빨리 원인을 파악할 수 있습니다.

온도 및 압력 정격이 왜 독립적이지 않은가

최대 압력과 최대 온도가 명시된 하우징이 반드시 두 조건을 동시에 충족하는 것은 아닙니다. 증기 사용 환경에서는 이 두 가지가 물리적으로 연관되어 있습니다. 이 스피락스 사르코 증기 테이블 0 bar g에서 포화 증기의 온도는 100°C이고, 3 bar g에서는 144°C, 4 bar g에서는 152°C, 7 bar g에서는 170°C임을 보여줍니다.

가상의 예를 들어 보겠습니다. “10 bar, 150°C”라고 표시된 하우징이 5 bar g의 포화 증기 배관에 설치되어 있습니다. 해당 압력에서의 포화 증기 온도는 약 159°C이므로, 압력이 정격의 절반에 불과하더라도 배관 온도는 이미 명시된 최대치를 초과하고 있습니다. 포화 증기의 경우, 10 bar와 150°C라는 최대치를 동시에 달성할 수 없으므로, 명시된 수치가 의미를 가지려면 압력과 온도를 결합한 정격 값이 필요합니다.

증기 설비의 경우, 공급업체에 단순히 두 가지 최대 압력값뿐만 아니라 설계 온도에서의 허용 압력을 문의하십시오. OEM용 스테인리스 스틸 스팀 필터 하우징 이 제품은 DN50~DN150 플랜지 연결 방식, 최대 150°C, 최대 10 bar의 사양으로 출시되었으며, 배기 및 배수 포트가 장착되어 있습니다. 이와 유사한 모든 증기 하우징에도 동일한 원칙이 적용되므로, 실제 배관 내 증기 압력과 결합 정격 값을 반드시 확인하시기 바랍니다.

증기의 품질도 중요합니다. Spirax Sarco는 포화 증기를 생산하는 보일러가 100% 건증기를 공급하는 경우는 거의 없으며, 증기에는 대개 물방울이 포함되어 있다고 지적합니다. 배수되지 않은 응축수는 하우징 내에 축적되어 발열체에 스케일을 형성하고, 워터 해머 현상을 유발할 수 있습니다. 배수구와 환기구가 설치되어 있는지, 설치 방향에 맞게 올바르게 배치되어 있는지, 그리고 응축수 관리 시스템에 연결되어 있는지 확인하십시오.

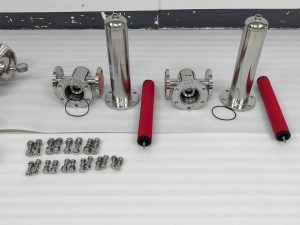

고온 가스는 취약 지점을 매체와 씰 쪽으로 이동시킵니다. 이 T형 스테인리스강 가스 필터 하우징 PTFE, PP, PES 또는 스테인리스강 재질로 구성할 수 있으며, 이러한 소재들은 열에 대한 내성이 각기 다릅니다. 따라서 고온의 압축 공기나 질소 배관에서는 쉘보다 훨씬 먼저 발열체나 씰이 내열 한계에 도달할 수 있습니다.

스팀의 경우 발열체 선택도 달라집니다. 예를 들어, 플랜지가 있는 스테인리스강 소결 카트리지 필터 하우징, 많은 고분자 매체와는 달리 열을 가해도 구조를 유지합니다. 하지만 강성이 있다고 해서 제한이 전혀 없다는 뜻은 아닙니다. 하우징 정격과 별도로 해당 부품의 온도 및 차압 한계치를 확인하십시오.

높은 차압 및 센서 요소 손상 문제 해결

고온 운전 시 발생하는 차압 문제는 일반적으로 두 가지 원인으로 발생합니다. 즉, 소자가 예상보다 빠르게 부하가 걸리거나, 해당 온도에서 감당할 수 있는 한계를 초과하는 차압을 견뎌야 하는 경우입니다.

강력한 기준을 세우세요. 유체의 점도는 온도에 따라 변하므로, 상온에서 측정된 청정 상태의 압력 강하치는 고온 운전 조건에서는 그대로 적용되지 않습니다. 작동 온도와 유량 조건에서 청정 상태의 차압을 측정한 후, 일반적인 수치 대신 해당 수치를 기준으로 교체 시점을 설정해야 합니다.

해당 원소의 온도에 따른 한계를 준수하십시오. 카트리지 제조업체들은 방향과 온도에 따라 달라지는 차압 한계치를 공개합니다. 예를 들어, Pall의 와인 필터 카트리지 운영 지침 현장 증기 소독 중 필터 어셈블리의 차압을 0.3 bar g로 제한하며, 차압의 급격한 변화는 필터를 손상시킬 수 있음을 경고합니다. 이 지침은 해당 특정 카트리지에만 적용되며 모든 필터 요소에 해당되는 것은 아니지만, 여기서 얻을 수 있는 교훈은 다음과 같습니다. 즉, 증기 살균 과정에서는 하우징의 표면 정격치보다 훨씬 더 엄격한 압력 변화 제한이 적용된다는 점입니다.

카트리지에 유입되는 입자량을 줄이십시오. 고온 배관에서 발생하는 스케일과 부식 생성물은 미세 여과 매체를 빠르게 막히게 합니다. 상류에 설치된 거친 여과 단계가 여과 요소를 보호합니다. A 위생용 스테인리스 스틸 Y형 스트레이너 50–300 μm 규격의 탈착식 천공 바스켓이 장착된 이 제품은, 자체 씰과 압력 등급이 사용 환경에 적합한 경우, 유체 라인 내 카트리지 하우징에 도달하기 전에 더 큰 고형물을 제거할 수 있습니다.

다중 카트리지 등급을 주의 깊게 읽어보세요. 한 개의 카트리지로는 유량을 충족할 수 없는 경우, 다음과 같은 하우징을 사용할 수 있습니다. 위생용 멀티 카트리지 하우징 부하를 분산시킵니다. 해당 페이지에는 10 bar 및 150°C가 명시되어 있지만, 허용 조건은 선택한 카트리지와 밀봉 재질에 따라 달라진다고 명시하고 있는데, 이는 하우징 정격치를 해석할 때 올바른 접근 방식입니다. 또한 대형 어셈블리는 가열 및 냉각이 덜 균일하므로, 밀봉재와 엔드 캡이 최고 온도뿐만 아니라 온도 변화 주기에 적합한지 확인해야 합니다.

온도 상승 시 발생하는 부식 및 균열

온도가 높아지면 상온 조건에서는 허용 가능한 부식 메커니즘이 가속화됩니다. 오스테나이트계 스테인리스강 하우징의 경우, 염화물 응력 부식 균열이 가장 중요한 문제입니다. 스트레스 부식 균열에 관한 알레이마의 기술 지침 염화물 유발 균열은 일반적으로 60°C(140°F) 이상에서 발생하며, ASTM 304 및 316 오스테나이트계 강종은 염화물 함량이 매우 낮고 온도가 낮은 경우에도 이에 대한 내성이 제한적이라고 명시하고 있다.

여기서 두 가지 실질적인 시사점이 도출된다.

304에서 316L로 업그레이드하는 것만으로는 염화물 균열 문제를 해결할 수 없습니다. 316L 등급은 전반적인 점식 부식 및 틈새 부식 저항성을 향상시키지만, 알레이마(Alleima) 지침에 따르면 두 등급 모두 응력 부식 균열에 대한 저항성이 제한적이라고 설명하고 있습니다. 염화물이 포함된 환경에서 하우징이 용접부나 클램프 접촉부 근처에서 균열이 발생할 경우, 염화물 발생원, 응력 및 온도를 관리하거나 해당 환경에 적합하게 설계된 재료를 고려하는 것이 해결책입니다.
세척수는 공정 유체로 간주됩니다. 염소 처리된 물을 사용한 고온 CIP 또는 살균 공정은, 제품 내에 염화물이 전혀 포함되지 않는 하우징에 염화물을 유입시킬 수 있습니다. 개스킷 아래에 농축되는 잔류물을 포함하여 전체 세척 화학 물질을 검토하십시오.

연마, 패시베이션 및 전기연마는 침전물 및 틈새 부식이 시작되는 부위를 줄여주지만, 하우징을 부식으로부터 완전히 보호해 주지는 못합니다. 고온의 염화물 환경에 노출될 가능성이 있는 경우에는 용접 및 표면 마감 관련 문서를 요청하십시오.

열 사이클링, 전환 및 안전한 개방

열 사이클링은 최고 온도와는 별개로 고장을 유발하는데, 이는 매 사이클마다 씰, 클램프, 플랜지 및 계측기가 움직이기 때문이다.

상시 가동 듀플렉스 시스템. A 위생용 스테인리스강 듀플렉스 필터 하우징 한 개의 바스켓 챔버가 가동 중일 때 다른 챔버를 정비할 수 있어, 전체 가동을 중단할 필요가 없으며 라인의 열 사이클을 줄일 수 있습니다. Lvyuan은 이 구성을 6 bar 및 100°C 조건에서 제시하고 있으므로, 앞서 언급한 높은 증기 압력 조건보다는 온수 또는 온액체 용도에 적합합니다. 교체하기 전에 대기 중인 챔버를 서서히 적정 온도로 가열한 후, 내부 공기를 배출하십시오.
이동식 스키드. A 이동식 스테인리스강 여과 카트 하우징, 원심 펌프, 위생용 배관 및 계측 장치가 결합된 제품입니다. 공개된 한계치는 6 bar 및 80°C이며, 해당 페이지에는 이 수치가 카트리지, 씰 및 작동 조건에 따라 달라질 수 있다고 명시되어 있습니다. 고온 이송 또는 고온 세척에 사용되는 카트의 경우, 하우징보다는 펌프 씰이나 계측 장치의 제약에 따라 성능이 제한될 수 있습니다.
뜨거운 주택을 여는 것. 마개를 열기 전에 하우징을 격리하고, 압력을 해제하며, 냉각시킨 후, 벤트 밸브를 통해 압력이 0으로 떨어졌는지 확인하십시오. 밸브가 닫힌 후에도 내부에 뜨거운 액체나 증기가 남아 있을 수 있습니다. 현장의 잠금 및 압력 장비 운영 절차와 해당 모델에 대한 제조업체 설명서를 준수하십시오.

고온 작업용 하우징 형태 선택

모든 고온 사용 환경에 딱 맞는 단일 하우징 형식은 없습니다. 이 표에는 Lvyuan이 각 제품 페이지에 공개한 최대 압력 및 온도와 고온 사용 시 주의해야 할 주요 사항이 나열되어 있습니다. 이는 제조사가 명시한 최대치일 뿐 독립적인 테스트 결과는 아니므로, 실제 사용 환경의 압력 및 온도 조건에 맞춰 반드시 확인해야 합니다.

주택 유형	공식 최대 수치 (공급업체 제품 페이지)	일반적인 고온 작업 환경	주요 관찰 지점
플랜지식 다중 카트리지 증기 하우징	10 bar / 150°C	공정 증기 배관 보호	증기 포화 온도와 명시된 압력의 관계; 응축수 배출
T형 단일 카트리지 가스 하우징	10 bar / 150°C	압축 공기, 질소, 공정 가스	씰 컴파운드 및 매체 한계; 가스가 냉각될 경우 응축수 발생
위생용 멀티 카트리지 하우징	10 bar / 150°C	위생적인 액체 여과	카트리지 및 씰의 허용 한계치는 하우징의 허용 한계치보다 낮을 수 있습니다.
CUNO 방식의 단일 카트리지 하우징	10 bar / 120°C	산업용 액체 여과	뚜껑 밀봉 및 나사산 포트 무결성
스테인리스강 인라인 하우징	10 bar / 120°C	액체 카트리지 여과	씰 재질(실리콘, EPDM 또는 FKM 중 선택)과 유체의 호환성
위생용 Y형 스트레이너	10 bar / 120°C	거친 예비 여과	개스킷 및 커버 씰; 바스켓의 청결 상태
위생용 듀플렉스 스트레이너 하우징	6 bar / 100°C	지속적인 거친 여과	밸브 씰 및 전환 절차
SS304/316L 멀티 카트리지 하우징	10 bar / 90°C	대용량 액체 여과	범위 내 최저 온도 한계; 더 큰 열용량
이동식 여과 카트	6 bar / 80°C	이동식 또는 설비형 액체 여과	펌프 씰, 계기 및 호스 또는 튜브의 한계

앞서 언급한 위생용 단일 카트리지 및 플랜지형 소결 카트리지 하우징의 제품 페이지에는 최대 압력이나 온도 사양이 명시되어 있지 않으므로, 해당 사양은 공급업체에 문의하시기 바랍니다.

최고 등급이 반드시 최선의 선택은 아닙니다. 최대 허용 온도가 더 높은 하우징의 경우, 다른 씰, 플랜지 등급 또는 발열체가 필요할 수 있으며, 실제 문제가 사이클링 빈도, 염화물 발생원 또는 카트리지 차압 한계인 경우에는 이러한 요소들이 아무런 도움이 되지 않습니다. 더 나은 접근 방식은 먼저 정상 온도 및 최악의 경우 온도를 포함한 실제 작동 조건을 정의한 다음, 이를 확실히 충족하면서 위험이 가장 낮은 구성을 선택하는 것입니다.

핫 서비스 견적을 요청하기 전에 무엇을 명시해야 할까요?

정확한 견적 요청서(RFQ)를 작성하면 서류상으로는 맞지만 실제 작동 시 문제가 있는 하우징을 받게 될 가능성을 줄일 수 있습니다. 다음 내용을 포함하십시오:

유체와 상: 액체, 기체, 포화 증기 또는 과열 증기, 그리고 염화물 및 세정제를 포함한 유체의 화학적 성질.
정상 및 최악의 경우의 온도와 압력: 이 두 값을 모두 고려해야 하며, 여기에는 비정상 상태와 설계 온도에서의 압력도 포함됩니다.
사이클 프로필: 라인의 가열 및 냉각 빈도, 가열 속도, 그리고 CIP, 온수 살균 또는 증기 멸균 중 어떤 방법이 사용되는지 여부.
실링 컴파운드: 단순히 “고온 씰”이 아니라 엘라스토머 또는 개스킷의 종류와, 해당 씰이 견뎌야 하는 유체.
요소 세부 정보: 유체, 미크론 등급, 온도 한계, 차압 한계 및 카트리지 인터페이스(DOE, 222 또는 226).
연결과 종결: 플랜지 크기, 나사식 또는 클램프식 포트, 그리고 폐쇄 방식.
소재 및 마감: SS304 또는 SS316L, 연마 또는 전기연마, 패시베이션 및 용접 관련 문서.
부속품: 게이지, 통기구, 배수구 및 밸브의 정격.
테스트 및 문서: 압력 시험, 자재 인증서 및 귀사가 진출한 시장에 적용되는 모든 압력 장비 관련 요구 사항.
상업적 조건: 수량, 납기 일정, 예비 씰 키트 및 씰 요소.

이러한 세부 정보를 함께 제공하면 제조업체는 생산을 시작하기 전에 하우징, 씰 및 구성 요소가 전체 작동 주기에 적합한지 확인할 수 있습니다.

자주 묻는 질문

고온 운전 시 필터 하우징 누유의 가장 흔한 원인은 무엇입니까?

밀봉 시스템이 가장 흔한 원인입니다. 열은 압축 변형, 경화 또는 팽창을 유발할 수 있으며, 열 사이클링은 클램프 및 플랜지 접합부를 느슨하게 만듭니다. 하우징을 교체하기 전에 제조업체의 지침에 따라 밀봉재, 사용 기간, 밀봉면 및 잠금 장치의 조임 상태를 확인하십시오.
