고온 배관용 응축수 정제 필터 하우징

고온 라인에 설치된 응축수 정제 필터 하우징은 그 이름이 암시하는 것보다 더 제한된 역할을 수행합니다. 용해된 이온을 제거하는 ‘정제’ 과정 자체는 이온 교환 수지에 의해 이루어지며, 이 수지는 일반적으로 그 앞에 설치된 스테인리스강 용기보다 온도에 더 민감합니다. 하우징의 역할은 기계적인 것으로, 부식 생성물과 이물질이 펌프, 열교환기 또는 수지층에 도달하기 전에 차단하거나, 그 뒤에서 발생하는 미세한 수지 입자를 포집하는 것입니다. 따라서 구매자에게 있어 결정해야 할 사항은 단순히 어떤 하우징이 라인 온도를 견딜 수 있는지가 아닙니다. 여과가 회로 내 어디에 위치해야 하는지, 전체 어셈블리의 온도 등급을 제한하는 구성 요소가 무엇인지, 그리고 어떤 요소가 해당 용도에 적합한지 등을 고려해야 합니다. 이 가이드는 이러한 결정 사항과 견적을 요청하기 전에 확정해야 할 세부 사항을 다룹니다.

응축수 정제 회로에서 필터 하우징은 어떤 역할을 하나요?

응축수 정제 공정은 증기 사용 후 되돌아오는 응축수를 처리하여 오염 물질이 보일러로 유입되지 않도록 하는 것입니다. 에 따르면 Power Engineering의 심층층 응축수 정제 개요, 이 시스템은 두 가지 방식을 따릅니다. 하나는 구슬형 이온 교환 수지를 두껍게 채워 넣는 방식이고, 다른 하나는 필터 엘리먼트에 프리코트로 분말형 수지를 도포하는 방식입니다. 두 방식 모두 구매 팀이 일반적으로 생각하는 의미에서의 “필터 하우징”은 아닙니다. 스트레이너 바스켓, 카트리지 또는 백이 장착된 표준 하우징이 폴리셔를 둘러싸고 있으며, 다음 세 가지 보조 역할을 수행합니다:

고온 측 보호: 펌프, 밸브 및 열교환기 앞쪽에서 스케일, 녹 및 이물질을 걸러냅니다.
사전 연마기 여과: 수지 용기에 유입되는 미립자 양을 제한한다.
수지 포집: 하류에서 수지 비드와 미세 입자를 걸러냅니다. 이에 대한 설계 설명은 미국산 EPR 응축수 정제 시스템 각 이온 교환기 하류에 수지 트랩을 설치하여 미세 수지 입자를 제거한다고 명시하고 있다.

폴리셔가 필요한지 여부는 플랜트에 따라 다릅니다. 앞서 언급한 ‘Power Engineering’ 기사에 따르면, 600 psig 미만의 저압 시스템에서는 일반적으로 폴리싱이 불필요하며, 이 경우 화학 약품 주입, 거대 입자 여과 및 탈탄 처리만으로도 충분하다고 합니다. 이 경우, 올바르게 사양이 지정된 스트레이너나 필터 하우징만으로도 충분한 해결책이 될 수 있으며, 수지 시스템의 부속 장치가 필요하지 않을 수 있습니다. 이 기사는 다소 오래된 업계 기사이므로, 기사에 제시된 압력 범위는 일반적인 지침으로만 간주하고, 보일러 제조업체의 급수 요구 사항을 반드시 확인하시기 바랍니다.

왜 수지 온도가 라인 온도보다 더 중요한 경우가 많은가

이온 교환 수지는 정제 공정의 실질적인 상한 온도를 결정하며, 이 상한 온도는 대개 고온 응축수 배관의 온도보다 훨씬 낮습니다. 다음 주제에 관한 기술 논문 초록: 고온 응축수 정제 공정에서 이온 교환 수지의 성능 이 논문은 60°C에 근접하거나 이를 초과하는 온도에서 폴리싱에 대한 관심이 높아지고 있음을 설명하며, 60°C 이상의 온도에서 일상적으로 공정을 운영하는 것이 수지에 “매우 큰 부하”를 준다고 지적한다. 또한 같은 초록에서는 수지를 올바르게 선택하고 공정 설계 및 운영 관행이 타당할 경우, 고온 조건에서도 딥베드 폴리싱이 성공적으로 수행되어 왔다고 덧붙이고 있다.

구매자 입장에서 보면, 이로 인해 주택 문제가 달라집니다. 라인의 온도가 수지가 견딜 수 있는 한도를 초과한다면, 다음 두 가지 중 하나가 사실입니다:

이 주택은 냉각기 상류, 따라서 고온 측의 장비를 보호하며, 배관 전체의 온도를 모두 감당해야 합니다.
이 주택은 냉각 후 단계, 따라서 그 온도는 쿨러의 성능과 쿨러가 고장 났을 때 어떤 현상이 발생하는지에 따라 달라집니다.

어느 경우든 시중에서 가장 높은 등급의 장비를 구입한다고 해서 문제가 해결되는 것은 아닙니다. 먼저 폴리셔 설계자나 수지 공급업체에 허용 가능한 유입 온도를 문의한 다음, 그 온도를 기준으로 하우징을 배치하십시오.

고온 응축수 회로에서 필터 하우징의 위치

아래 표는 일반적인 배치 방식을 분류한 것입니다. 이 표는 단지 참고용 지침일 뿐이며, 실제 한계치는 시스템 설계 및 장비 데이터 시트에 따라 결정됩니다.

직책	주요 업무	온도 노출	일반적인 하우징 및 소자	확인해야 할 사항
고온 측, 냉각기 또는 펌프 전	거친 물때, 녹 및 이물질을 제거하십시오	전체 라인 온도	천공 처리되거나 메쉬가 안감 처리된 바구니가 달린 바구니형 여과기	씰 재질, 정격 압력, 천공 크기, 플래싱 여유폭
냉각기와 수지 용기 사이	수지층에 가해지는 미립자 부하를 줄인다	줄어들었지만, 쿨러 성능에 따라 달라집니다	카트리지 또는 백 하우징; 세척 가능한 금속 또는 일회용 필터 요소	유지율, 차압 경보, 냉각기 고장 사례
이온 교환기의 하류	수지 비드와 미세 입자를 걸러내십시오	연마기 출구 온도	카트리지 하우징(대개 이중 구성 또는 바이패스 방식)	유지율 대 수지 입자 데이터, 청정도, 교체 방법
냉각 없이 이루어지는 핫라인 미립자 여과	라인 온도에서 미세 고형물을 포집합니다	전체 라인 온도	전체가 금속으로 된 소결 발열체를 갖춘 주택	모든 접촉 부품의 정격, 세척 방법, 차압 한계

고온 응축수용 하우징 및 구성 요소 옵션

고온 측의 거친 이물질 차단용 바스켓 스트레이너

바스켓 스트레이너는 가장 굵은 이물질을 걸러내는 데 일반적으로 사용됩니다. A 스테인리스 스틸 바스켓 스트레이너 탈착식 천공 바스켓과 볼트로 고정된 덮개가 장착된 이 제품의 제품 페이지에는 최대 150 psi (10 bar) 및 356°F (180°C)까지 사용 가능하다고 명시되어 있으나, 해당 수치는 씰 재질 및 압력 등급에 따라 달라질 수 있다고 밝혀져 있습니다. 50~3,000 µm의 여과 등급은 선택한 천공 또는 메쉬 라이닝에 따라 달라집니다. 명시된 온도는 특정 조건 하에서만 유지되는 상한선일 뿐, 모든 구성에 대해 보장되는 것은 아닙니다.

바스켓 스트레이너는 광택을 내는 것이 아니라 장비를 보호하는 역할을 합니다. A 빠른 접근이 가능한 산업용 바스켓 스트레이너 이 장치는 예비 여과용으로 배치되어 있으며, 정기 유지보수의 일환으로 바스켓을 들어내어 세척할 수 있습니다. 가동 중인 라인에서는 덮개를 열기 전에 회로를 차단하고, 압력을 해제하며, 냉각 과정을 거쳐야 하므로, 가동 중단으로 인한 비용이 큰 경우 듀플렉스 구성이나 바이패스 설치를 고려해 볼 가치가 있습니다.

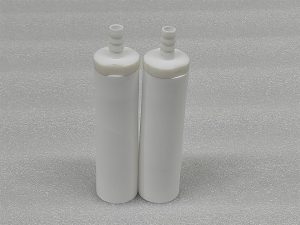

세척 가능한 금속 요소가 장착된 카트리지 하우징

소량 유량, 사이드스트림 및 OEM 스키드의 경우, a 스테인리스강 단일 카트리지 필터 하우징 이 제품은 퀵 릴리스 클램프 잠금 장치, 씰링 링 및 나사식 포트가 장착된 소형 용기를 제공합니다. 고온 환경에서 사용 시 클램프와 씰링 링에 미리 주의를 기울여야 하는데, 스테인리스강보다 엘라스토머나 개스킷의 등급이 사용 가능 온도를 결정하는 경우가 많기 때문입니다.

그 요소도 그만큼 중요합니다. A 세척이 가능한 소결 와이어 메쉬 필터 카트리지 여러 겹의 직조 메쉬를 결합하여 견고한 구조를 형성합니다. 제품 페이지에는 0.5~100 µm의 입자 크기 범위, 최대 315°C의 작동 온도, 최대 8.6 bar(125 psi)의 차압이 명시되어 있으며, DOE, 222/SOE, 226/SOE 및 나사산 단부 사양을 제공하며, 역세척, 초음파 세척 또는 호환 가능한 화학 세척을 통해 세척할 수 있습니다. 이 필터 요소는 전적으로 금속으로 구성되어 있으므로, 온도 계산에서 폴리머의 영향을 배제할 수 있습니다. 단, 필터 요소의 정격이 반드시 어셈블리의 정격과 일치하는 것은 아닙니다. 엔드캡 형식이 하우징의 카트리지 시트와 호환되는지 확인하고, 설계 기준으로는 체인 내에서 가장 낮은 정격 값을 적용해야 합니다.

고형분 함량이 높은 용도의 백 하우징

A 측면 투입식 스테인리스 스틸 백 필터 하우징 액체를 측면을 통해 유입시키고 바닥을 통해 배출합니다. 제품 페이지에는 1~200 µm, 최대 120°C, 최대 10 bar로 명시되어 있습니다. 백 필터는 일반적으로 작은 카트리지 하나보다 더 많은 이물질 포집 용량을 제공하므로, 부식 생성물이 대량으로 배출되는 비정상적인 조건에 적합할 수 있습니다. 단, 백의 여과재와 이음매가 하우징보다 먼저 온도 한계를 제한할 수 있으며, 일회용 백의 경우 교체에 따른 인건비와 폐기물이 발생한다는 단점이 있습니다. 하우징의 온도 등급뿐만 아니라 해당 백 소재의 구체적인 온도 등급도 반드시 확인하십시오.

맞춤형 조립용 소결 금속 튜브

표준 카트리지 형식이 장비에 맞지 않는 경우, 산업용 소결 금속 필터 튜브 외경, 내경, 길이, 기공 등급 및 합금에 따라 지정할 수 있습니다. 제품 페이지에는 316L 및 904L 스테인리스강, 모넬, 하스텔로이, 인코넬, 티타늄이 기재되어 있으며, 기공 크기는 0.1~90 µm입니다. 이 옵션은 OEM 스키드 및 맞춤형 용기에 적합합니다. 합금 등급을 높이면 비용이 추가되므로, 단순한 관행이 아닌 명확한 화학적 성분이나 온도 요구 사항에 따라 결정해야 합니다.

옵션	회로에서 일반적으로 수행하는 역할	일반적으로 온도를 제한하는 부품	유지보수 모델
구멍이 뚫려 있거나 메쉬 안감이 있는 바구니	거친 열측 보호	커버 개스킷, 본체 정격 압력	꺼내서 씻으세요
소결 메쉬 요소가 장착된 단일 카트리지	유량이 적은 경우의 프리폴리셔 필터 또는 수지 트랩	클램프 씰 및 씰링 링	역세척 또는 초음파 세척
측면 개구부 하우징 내부의 백	고형물 부하 증가, 예비 정화 장치	백의 내부 재질 및 이음매, 덮개 밀봉	일회용 봉투를 대체하세요
맞춤형 용기 내의 소결 금속 튜브	OEM 및 스키드 장착형 설계	씰 및 접합부 설계, 용기 정격	현장 세척 또는 분리 후 세척

적합성을 결정하는 사양 요인

단순히 용기만 평가하지 말고 전체 조립체를 평가하십시오

하우징의 실제 온도 허용 한계는 외피, 커버 개스킷, O-링, 발열체, 게이지 및 배수 피팅 중 가장 낮은 등급과, 해당 등급이 적용되는 압력입니다. 온도 및 압력 정격은 종종 서로 연관되어 있습니다. 즉, 특정 압력에서 제시된 수치가 다른 압력에서는 적용되지 않을 수 있습니다. 일반적인 범주별 수치보다는 구매하려는 정확한 모델, 씰 재질 및 압력 조합에 대한 서면 정격 사양을 요청하십시오.

압력 여유 및 플래싱

고온 응축수는 대개 포화 상태에 가깝습니다. 스피락스 사르코(Spirax Sarco)의 플래시 증기에 대한 설명 압력이 감소하면 고온 응축수에서 플래시 증기가 방출된다는 점을 지적하며, 170°C의 물은 6.9 bar g 미만의 모든 압력에서 끓는다는 예를 제시한다. 출처가 명시된 규칙이라기보다는 공학적 추론에 따르면, 막힘 요소는 압력 강하를 유발하여, 해당 요소 하류에서 거의 포화 상태에 가까운 응축수가 기화되도록 할 수 있습니다. 공정 엔지니어에게 작동 압력과 라인 온도에서의 포화 압력 간의 여유 범위를 문의하고, 그 여유 범위가 소진되기 전에 차압 경보가 작동하도록 설정하십시오.

재료 선정 및 염화물 노출

SS304와 SS316L은 필터 하우징에 일반적으로 사용되는 스테인리스강 등급이며, 염화물이 존재할 가능성이 있는 경우 316L은 합리적인 기준이 됩니다. 하지만 이것이 만능 해결책은 아닙니다. Alleima의 기술 지침에 따르면 응력 부식 균열 이 문서는 염화물 유발 균열이 일반적으로 60°C 이상에서 발생하며, ASTM 304 및 316 오스테나이트강은 이에 대한 내성이 제한적이라고 밝히고 있습니다. 일반적인 정제된 응축수에는 염화물 함량이 매우 낮지만, 동일한 ‘Power Engineering’ 기사에서는 냉각수의 응축기 내부 유입을 훨씬 더 심각한 오염 위협으로 지목하고 있습니다. 정상 운전 시에는 안전한 하우징이라도 비정상 운전 상황에서는 다른 화학적 조건에 직면할 수 있습니다. 견적 요청서(RFQ)에 신뢰할 수 있는 염화물 농도 편차를 명시하고, 특히 60°C 이상에서 작동하는 용접된 응력 부재의 경우 표준 등급의 사용이 적합한지 여부를 재료 엔지니어가 결정하도록 하십시오.

유지율 및 차압

입자 크기가 더 미세하다고 해서 무조건 좋은 것은 아닙니다. 입자가 너무 미세하면 필터 요소에 빠르게 부하가 걸리고, 차압이 상승하며, 정제기를 자주 중단해야 할 수도 있습니다. 반대로 입자가 너무 굵으면 수지 미세 입자가 통과하게 됩니다. 정제기 설계자와 수지 공급업체가 제공하는 입자 데이터에서 요구되는 포집 효율을 확인한 후, 이에 맞는 천공, 메쉬 또는 기공 등급을 선택하십시오. 동시에 최대 차압, 바이패스 및 경보 설정이 어떻게 작동할지 결정하십시오.

세척 용이성 대 일회용성

세척이 가능한 금속 요소는 비용을 소모품에서 세척 인건비 및 절차로 전환시킵니다. 이 요소들은 역세척이나 초음파 세척이 가능한 현장, 그리고 폴리머 매체가 온도 제한을 받는 현장에 적합합니다. 또한 합금 및 공정과 호환되는 세척 방법이 필요하며, 세척 후 차압이 허용 가능한 수준으로 회복되는지 검증해야 합니다. 일회용 백이나 카트리지는 교체 작업을 단순화하지만, 반복적인 비용과 폐기물 처리가 추가됩니다.

최고 온도 등급을 가진 주택을 선택해야 할까요?

반드시 그런 것은 아닙니다. 일반적인 간편한 방법은 하우징을 공정 도표상 가장 높은 온도 지점에 맞추는 것입니다. 이는 쿨러 상류에 위치한 스트레이너의 경우 올바른 방법이지만, 냉각 후 위치에 있는 수지 트랩의 경우 사양을 과도하게 설정하게 되어, 운영상의 이점 없이 비용과 때로는 리드 타임을 증가시킬 수 있습니다. 반대의 오류도 흔히 발생합니다. 즉, 하류 측 하우징을 정상 작동 온도 조건에만 맞춰 설계하고, 냉각기 고장으로 인해 뜨거운 응축수가 유입될 가능성을 간과하는 경우입니다.

각 위치에서 발생할 수 있는 신뢰할 수 있는 이상 상황 시나리오를 바탕으로 하는 것이 더 낫습니다. 실제 고객 사례가 아닌, 예시를 들어 설명해 보겠습니다. 한 공장에서 약 95°C의 응축수를 폴리셔로 되돌려 보내는데, 이 폴리셔의 수지 공급업체는 유입 온도를 약 50°C로 제한하고 있습니다. 냉각기 앞쪽에 설치된 스트레이너는 배관 전체의 온도 범위를 모두 감당할 수 있어야 합니다. 정제기 후단의 수지 트랩은 정상 시에는 훨씬 낮은 온도를 보이지만, 정제기 입구에서 고온 트립이 발생하면 냉각기 고장 시 트랩이 견뎌야 할 온도가 제한될 수 있습니다. 이에 설계 팀은 트랩이 해당 고장을 견뎌내야 하는지, 아니면 트립 기능이 트랩을 보호해 주는지 결정합니다. 여기 제시된 수치는 설명을 위한 예시일 뿐입니다.

자주 발생하는 사양 오류

단순히 라인 온도만을 인용하여. 하우징이 쿨러에 대해 어떤 위치에 있는지 알 수 없다면, 견적 금액이 어느 쪽으로든 틀릴 수 있습니다.
쉘 정격을 시스템 정격으로 오인하고 있다. 밀봉 장치, 봉투, 클램프 등이 종종 유지보수를 가장 먼저 제한하는 요인이 됩니다.
카트리지 끝부분이 맞지 않습니다. DOE, 222 및 226 규격은 호환되지 않으며, 시트 밀봉이 불량하면 누출되거나 유체가 우회하게 됩니다.
기본적으로 가장 미세한 마이크론을 선택합니다. 이는 보호 성능을 반드시 향상시키지는 않으면서도 압력 손실과 세척 빈도를 증가시킵니다.
차압 표시가 없거나 바이패스가 없습니다. 이것들이 없다면, 운영자는 유량이나 정수기의 성능이 저하된 후에야 막힌 필터 요소를 발견하게 됩니다.
팀 내 불화 문제는 무시하고. 일반적인 화학적 조건만을 고려하여 선정한 재질과 씰은 염화물 노출 상황에서는 견디지 못할 수도 있습니다.
청결 및 마감 요건을 생략합니다. 고순도 증기 시스템에 공급되는 회로의 경우, 산세척, 패시베이션 및 재료 시험 보고서에 대해 문의해 주십시오.

구매자는 견적을 요청하기 전에 무엇을 명시해야 할까요?

공급업체는 “고온 응축수”라는 정보만으로는 적합한 하우징을 추천할 수 없습니다. 다음 항목들을 입력하면 정확한 견적을 산출할 수 있으며, 재작업 발생을 줄일 수 있습니다.

견적 요청(RFQ) 필드	중요한 이유
회로 내 위치 (쿨러 전, 쿨러와 폴리셔 사이, 또는 폴리셔 후)	온도 노출 시간 및 필요한 유지 시간을 결정합니다.
정상 온도, 최고 온도 및 이상 온도	씰, 소자 및 외피에 대한 요구 사항을 규정합니다.
운전 및 설계 압력, 그리고 해당되는 경우 진공 조건	본체 등급 및 깜빡임 여백 설정
유량 및 허용 차압	주택 규모와 요소 면적을 결정합니다.
아민 또는 암모니아 주입 및 염화물 농도 편차를 포함한 응축수 화학	재료 등급 및 개스킷 호환성에 영향을 미칩니다
트랩의 오염 물질 유형 및 입자 크기, 또는 수지 크기 데이터	메쉬, 천공 또는 기공 등급을 결정합니다.
연결 유형 및 크기	어댑터 및 배관 재작업이 필요하지 않습니다
소자 유형, 엔드캡 형태 및 세척 방법	적합성을 보장하고 실행 가능한 유지보수 계획을 수립합니다
재료, 마감 및 문서 관련 요건	등급, 패시베이션, 재료 시험 보고서 및 해당되는 모든 압력 용기 규격 또는 검사 기록이 포함됩니다.
수량, 납기 일정 및 예비 부품	리드 타임과 예비 부품 전략에 영향을 미칩니다

공급업체에 견적 대상인 정확한 사양에 대한 온도 및 압력 정격치를 서면으로 확인해 달라고 요청하십시오. OEM 또는 맞춤형 프로젝트의 경우, 양산 수량을 확정하기 전에 샘플 제공이나 도면 검토를 요청하십시오.

자주 묻는 질문

필터 하우징이 단독으로 응축수 정화 기능을 수행할 수 있습니까?

아닙니다. 응축수 정제는 용해된 이온성 오염 물질을 제거하는 것을 말하며, 이는 이온 교환 수지나 이와 유사한 공정을 통해 이루어집니다. 필터 하우징은 입자를 제거합니다. 필터 하우징은 장비를 보호하고, 고형물 부하를 줄이며, 수지 미세 입자를 포집함으로써 정제 과정을 보조합니다.

응축수 정제 수지는 어느 정도의 온도를 견딜 수 있나요?

이는 수지의 종류와 상태에 따라 다르므로, 수지 공급업체에 확인하시기 바랍니다. 발표된 기술 문헌에 따르면 60°C 이상의 환경에서 작동하는 것은 수지에 큰 부담을 주는 것으로 알려져 있으나, 적절한 수지와 설계를 통해 가능하기도 합니다.

응축수 정화기 뒤에 수지 트랩을 설치해야 하나요?

흔히 그렇습니다. 이온 교환기 하류에는 수지 알갱이와 미세 입자를 걸러내기 위해 수지 트랩이 일반적으로 설치되며, 미국 EPR 설계 설명서에도 이 내용이 포함되어 있습니다. 요구 사항은 발전소마다 다르므로, 폴리셔 설계자의 사양서를 확인하시기 바랍니다.

고온 응축수 필터 하우징에는 304와 316L 중 어떤 것을 선택해야 할까요?

316L은 염화물 노출 가능성이 있는 경우를 대비해 더 보수적으로 적용되는 기준이지만, 두 등급 모두 약 60°C 이상에서는 염화물 응력 부식 균열의 영향을 피할 수 없습니다. 발생할 가능성이 가장 높은 최악의 염화물 노출 시나리오를 평가하고, 용접되거나 응력을 받는 부품에 대해서는 재료 엔지니어의 검토를 받아야 합니다.

고온 응축수를 처리할 때 소결 금속 카트리지가 백보다 더 효과적일까요?

온도가 제한 요인이 될 때는 금속 재질의 필터가 적합할 수 있습니다. 금속 재질의 필터는 고분자 소재의 한계를 피할 수 있을 뿐만 아니라 세척하여 재사용할 수 있기 때문입니다. 반면, 고형물 부하가 크거나 교체가 간편해야 하는 경우에는 필터 백이 더 적합할 수 있습니다. 선택은 세척 능력과 차압에 따라 달라집니다.
