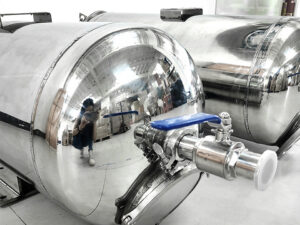

재주입 및 재사용 현장을 위한 생산수 정제 하우징

그러나 이 마지막 단계는 일반적으로 전체 생성수 처리 공정에서 가장 골치 아픈 문제들을 안고 있습니다. 불안정한 고형물 유입, 오일 슬러그, 황화철, 파편, 생물막, 부식 입자, 변화하는 온도 수준, 압력 변동, 그리고 카트리지 교체를 수행할 때 스키드를 유출 사고 현장으로 만들지 않도록 주의해야 하는 운영자들이 바로 그것입니다.

그런데 왜 차체는 여전히 마치 강철 양동이 같은 모양인 거죠?

제 견해는 분명합니다. 인공적으로 조성된 수처리 시스템은 단순히 제품을 담는 용기가 아닙니다. 이는 주입성 보호 도구이자, 막 보호 장치이며, 유지보수 시스템입니다. 하지만 제대로 설계되지 않았을 경우, 우회 현상, 부식, 카트리지 파손, 그리고 의도치 않은 가동 중단을 반복적으로 유발하는 원인이 됩니다.

그렇기 때문에 석유 및 가스 솔루션용 카트리지 필터 장비는 일반적인 카탈로그에서 무작정 선택하는 것이 아니라, 공정 장비로서 맞춤형으로 제작되어야 합니다.

‘인공 수질 정제’야말로 비즈니스 경제성이 진정으로 실현되는 분야입니다.

미국 전력국(U.S. Division of Power)은 생산된 물의 거의 전부가 지하에 주입되며, 나머지는 재사용이나 지표수 방류를 위해 처리된다고 밝혔습니다. 따라서 ‘브라이트닝(brightening)’ 기술은 주요 처분 경로와 새롭게 부상하는 재사용 시장 모두에 적합하지만, 두 분야의 목표는 서로 대체할 수 없습니다.

그 양은 결코 적지 않습니다. 2024년 미국 지질조사국(USGS)의 이글 포드(Eagle Ford) 개발 현황 분석에 따르면, 유정에서 생산되는 형성수는 생산된 원유 %당 평균 약 60%에 달하는 반면, 가스정은 가스 10억 입방피트당 약 100만 갤런의 개발용 물을 발생시키는 것으로 추정되었습니다. 이러한 규모의 여과 오류는 단순한 유지보수상의 문제가 아니라, 물류 및 생산상의 문제로 이어지게 된다.

뉴멕시코주는 산업계의 압박을 여실히 드러내고 있다. 로이터 통신은 2024년 9월, 운전자들이 석유 및 가스 공정에서 발생한 주 내 폐수의 85% 이상을 재활용한 반면, 2024년 말까지 처분을 위해 수출될 것으로 예상되는 물량은 하루 300만 배럴을 넘어설 것으로 전망된다고 보도했다. 한 시범 처리 공정에서는 막을 이용한 고형물 제거 후 증류 공정을 적용했으나, 처리된 물의 비용은 여전히 배럴당 $2를 초과했으며, 목표 비용은 $1로 제시되었다. 이러한 비용 격차가 바로 전처리 과정의 무결성이 중요한 이유이다.

주택은 치료 열차가 아니다

정수 장치를 개선한다고 해서 모든 문제가 해결되는 것은 아닙니다. 이 장치는 정해진 유량, 압력, 온도 및 화학적 노출 조건 하에서 부유 물질의 특정 비율을 포집하는 구성 요소를 갖추고 있습니다. 용해된 염류, 다량의 용해된 유기물, 그리고 Na+, Cl−, Ca2+, Ba2+, Sr2+와 같은 이온들은 일반적으로 기존의 카트리지 또는 다공성 매체 정화 과정을 거칩니다.

그 차이는 중요합니다.

설계된 수질 정화 공정은 일반적으로 대량 유수 분리, 부유 분리, 하이드로사이클론, 침전, 매체 여과, 산화, 화학 침전 또는 이들의 조합 단계 이후에 이루어집니다. 이 공정은 재주입 전의 최종 부유 고형물 제어, 한외여과 또는 역삼투 전의 보호 여과, 혹은 생산수 재이용 솔루션에서 저장 공간 및 배수 설비의 보호 역할을 할 수 있습니다.

따라서 이 장치는 다음과 같은 여섯 가지 기능을 문제없이 수행해야 합니다: 유량을 균일하게 분배하고, 모든 카트리지를 밀봉하며, 압력 범위를 견디고, 부식에 저항하며, 안전한 배기 및 배수 배관을 확보하고, 반복적인 유지보수가 가능해야 합니다. 명목상 마이크론 등급만으로는 변형된 튜브 시트, 손상된 O-링, 부적절한 카트리지 장착, 또는 내부 우회 경로를 보완할 수 없습니다.

재주입과 재사용은 정확히 동일한 책임이 아닙니다

재주입을 위한 생산수 처리 공정은 개발 적합성과 주입성을 중심으로 설계됩니다. 이 공정의 목적은 기공 입구를 막거나, 여과 케이크를 형성하거나, 유정 압력을 상승시키거나, 산성화를 유발할 수 있는 부유 고형물, 오일 비드, 침전된 스케일, 박테리아 및 녹 성분을 제한하는 데 있습니다.

따라서 설계된 물 재주입 시스템은 단순히 낮은 출구 탁도 수치 이상의 요건을 충족해야 합니다. 이러한 시스템은 압력, 온도, 체류 시간 및 수원 조건이 변화하더라도 여과된 물이 화학적으로 적합한 상태를 확실히 유지할 것이라는 증거가 필요합니다.

재사용은 최종 처리 단계를 변화시킵니다. 수압 파쇄에 재사용되는 물은 경도, 철, 황산염, 미생물 및 화학적 호환성을 적절히 관리한다면 높은 총 용존 고형물 농도를 견딜 수 있습니다. 현장 외부의 산업용 또는 농업용으로 공급되는 물은 유기물, 독성, 방사성 핵종, 염분 및 용도별 제한 사항 등으로 인해 훨씬 더 큰 규제 부담을 안게 됩니다.

이러한 규제상의 우려는 현실입니다. 2024년 5월 뉴멕시코주 공청회에서 관계자들은, 주 정부가 아직 어떤 선별 및 처리 조합이 안전할지 명확히 규정할 수 없는 상황인 만큼, 처리 여부와 관계없이 생산된 물의 방출은 원칙적으로 금지하되 시범 및 시범 운영은 허용할 것을 제안했다. 이는 반기술적 태도가 아니다. 맑은 물이 곧 안전한 물이라고 착각하지 말라는 경고일 뿐이다.

주입 능력을 서서히 저해하는 오염 물질들

눈에 띄는 이물질은 모래입니다. 고가의 제품일수록 일반적으로 이물질이 훨씬 덜 눈에 띕니다.

황화철(FeS)은 부드러운 검은색 고체를 형성하여 여과재를 빠르게 막을 수 있습니다. 황산바륨(BaSO₄)과 황산스트론튬(SrSO₄)은 부적절한 용수가 혼합될 경우 침전될 수 있습니다. 탄산칼슘(CaCO₃)은 압력, 온도, 알칼리도 및 이산화탄소 농도의 변화에 반응합니다. 부식으로 인해 산화철과 금속 조각이 생성됩니다. 황산염 환원균은 생물량과 H₂S 관련 문제를 일으킬 수 있습니다. 반복적으로 유입되는 오일은 층을 형성하거나 여과 가능한 입자를 생성하여 압력 강하 곡선을 변화시킬 수 있습니다.

그리고 화학 반응 단계들.

USGS(미국 지질조사국)의 ‘생산수 지화학적 데이터베이스’에는 약 18,000개의 석유, 가스 및 염수 유정에 대한 정보가 수록되어 있습니다. 또한 USGS는 생산수 시료 전반에 걸쳐 붕소, 브롬화물, 바륨, 라듐, 초기 염도 및 기타 다양한 지표에서 상당한 불규칙성이 관찰된다고 보고하고 있습니다. 따라서 한 번의 채취 시료에서 추출된 시료 케이스는 운영 범위에서가 아니라 사진에서 선택된 것입니다.

“높은 먼지 포집 능력”에 대한 공급업체의 화려한 보증 문구보다는, 차압, 유량, 온도, 유분 및 그리스, 탁도, 총 부유 고형물, 입자 크기, 철, 황산염, 바륨, 경도, pH, 세균에 대한 30일간의 측정 데이터를 확인하는 편을 더 선호합니다.”

가장 효과적인 수질 개선 사례는 평균치가 아닌 변동성을 기준으로 선정됩니다.

생산수 필터 설비를 선택하는 방법

카탈로그가 아니라 고장 모드부터 시작합니다.

처리수 종점을 지정하십시오

재주입을 위해서는 주입성 관련 배경 정보, 감도 정보의 분석 수준, 입자 크기 분포 및 혼합수에 대한 호환성 연구 결과를 확보해야 합니다.

막 상류에서 재사용하기 위해서는, 막 층 공급업체가 허용하는 최적의 고형분 및 오일 농도를 정의해야 합니다. 저장 또는 이송의 경우, 해당 구역이 침전물을 제어하는 역할인지, 펌프를 보호하는 역할인지, 아니면 최종 차단 장치의 역할을 하는지 명시해야 합니다.

압력 엔벨로프를 올바르게 정의하십시오

레이아웃 압력은 정상 작동 압력이 아닙니다.

펌프 차단 압력, 출구 막힘 상황, 열팽창, 세척 응력, 과도적 급격한 압력 상승, 그리고 오염된 부분이 발생시킬 수 있는 최대 차동 응력을 모두 고려해야 합니다. 배관 라인에 적합한 등급을 받았더라도 초기 단계에서 고장이 발생하는 요소가 결합된 시스템은 여전히 취약한 시스템입니다.

야금 공정을 진정한 화학 원리에 맞추기

316L 스테인리스강이 주류를 이루고 있지만, ‘일반적’이라고 해서 전 세계적으로 통용된다는 뜻은 아닙니다.

염화물 농도, 온도 수준, H₂S, CO₂, 산소 공급, 세정 화학물질, 용접 문제, 틈새 및 정체 구역 등은 모두 재질 선정에 영향을 미칩니다. 극한 조건에서는 듀플렉스 또는 슈퍼 듀플렉스 스테인리스강, 라이닝 처리된 탄소강, 섬유 강화 폴리머 또는 비금속 내부 재질이 적합할 수 있으나, 각각은 제조, 접지, 압력, 검사 및 수리 측면에서 고유한 문제점을 야기합니다.

씰을 공정 요소로 취급하기

EPDM, FKM, PTFE 및 기타 씰 재질은 탄화수소, 산화제, 산, 알칼리, 온도, 감압 조건에 대해 각기 다른 반응을 보입니다.

씰 재질, 밀폐성, 인증 요건, 예비 부품 관리 방법 및 교체 주기를 명시하십시오. 견적서에 “Viton”이라고 대충 적어 놓는 것만으로는 턱없이 부족합니다.

바이패스 기능이 없는 카트리지 인터페이스가 필요합니다

카트리지 길이 저항, 엔드캡 형상, 스프링 압축력, 나이프 엣지 또는 플랫 개스킷 밀봉 방식, 튜브 시트의 균일성, 고정 장치 배치, 그리고 설정 오류 위험을 확인하십시오.

다중 콘센트가 설치된 공간의 경우, 단 하나의 부품만 제대로 장착되지 않아도 전체 콘센트 회로에 눈에 띄지 않게 문제를 일으킬 수 있습니다.

선박 내부까지 직접 레이아웃 유지보수

포집된 가스는 어디로 가는지 물어보세요. 오염된 유체는 어디로 배출되는지 물어보세요. 가득 채워진 카트리지를 안전하게 들어 올릴 수 있는지 물어보세요. 운전자가 카트리지를 열기 전에 압력이 없는지 정확히 어떻게 확인하는지 물어보세요.

그렇다면 문제가 발생하는 동안 새벽 2시에는 어떤 일이 일어나는지 물어보세요.

저압 파일럿 작업이나 특수 고형물 포집을 위해서는, 액체 용액용 소결 PE 필터 사용자 정의가 가능한 투과성 대안을 제공할 수도 있다. 이와 관련된 반동 세척이 가능한 PE 필터 엘리먼트 0.2~140 µm의 정밀도 범위를 가지며, 길이는 120~600 mm이고, 기존의 5 µm 규격도 제공됩니다. 이러한 수치는 초기 선별 평가에는 유용하지만, 붕괴 응력, 화학적 호환성, 완전한 유지력, 추출물, 세척 제한 사항 및 생산수 오염 경향에 대한 검증을 대체할 수는 없습니다.

개인 맞춤형 기하학적 설계는 불편한 미끄럼 방지 장치의 문제를 해결할 수 있습니다. 제공되는 OEM 소결 플라스틱 필터 규격 UHMWPE, HDPE, PP, PA, PTFE, 튜브, 플레이트, 폴, 캡 및 특수 형상으로 구성됩니다. 그러나 소재 계열은 고려해야 할 첫 번째 요소일 뿐입니다. 기공 내 유동, 기계적 지지력, 온도 수준, 고정, 압력 변동 및 세척 용이성이 해당 부품이 솔루션에 적합한지 여부를 결정합니다.

특성과 재질을 혼동하지 마십시오. A 투과성 플라스틱 자가 밀봉 필터 액체 배출 시 임상용 배액 주머니를 배출하고 밀봉하기 위해 제작된 이 제품은 PE를 사용할 수 있으며 50 kPa 이상의 압력에서 작동할 수 있지만, 그렇다고 해서 이를 고압 생산수 요소로 분류할 수는 없다.

비슷한 고분자. 다른 용도.

재주입과 부동산 재사용의 대비

결정 요인	재주입 서비스	수압파쇄용 물의 재이용	필드 외 재사용을 위한 전처리	부동산 효과
주요 목표	개발 주입성을 보호한다	실드 블렌딩, 펌프 및 화학 반응	첨단 처리 및 최종 용도 보호	마이크론 점수 앞에 엔드포인트를 명시하십시오
주요 미립자 위험 요소	모래, FeS, 범위, 열화 고형물, 바이오매스	부유 고형물, 철, 범위 전구체	미세 고체, 오일 비드, 속도 향상	단계별 정화 또는 이중 정화를 고려해 보세요
액화된 염	적합한 경우 일반적으로 감수함	화학적인 한도 내에서 일반적으로 허용되는 수준	종종 하류에서의 제거가 요구된다	카트리지 세척은 담수화가 아닙니다
유분 조절	모공 막힘 및 필터 코팅 방지	프로시저 간섭 방지	안전한 막 및 최종 수질	단순히 TSS뿐만 아니라 유류 부하량도 검증해야 합니다
압력 계정	일반적으로 높고 변동이 심함	보통에서 높음, 현장 상황에 따라 다름	균등화 후 종종 감소한다	상승, 차단 및 오염된 필터 차동 포함
권장되는 주행 방식	지속적이고 빡빡한 일정	프로젝트형 또는 지속형	꾸준한 공급에서 섬세한 처리까지	듀플렉스 부동산은 더 높은 자본 비용이 필요할 수 있다
인식 통계	주입성, 응력 상승, 고체 유동	효율성과 기기 방어 기능의 결합	막 오염, 독성, 최종 용도 규정 준수	매장의 고품질 제품과 ΔP를 서로 나란히 표시

뉴멕시코의 사태가 진정한 교통 체증을 드러내고 있다

기술은 빠르게 발전하고 있다. 자신감은 그보다 더디게 자란다.

2024년 4월, 미국 에너지부는 담수화 및 물 재이용의 비용과 에너지 수요를 줄이는 데 중점을 둔 ‘국가 물 발전 연합(National Alliance for Water Advancement)’의 2단계 사업을 위해 향후 5년간 $75백만 달러를 지원하기로 했다. 이러한 자금 지원은 물 재사용이 단일의 기적적인 막 기술에만 의존하는 것이 아니라, 통합 처리, 공급, 모니터링, 잔류물 관리 및 현장 검증을 필요로 한다는 점에서 중요한 시사점을 제공합니다.

뉴멕시코주의 시범 사업들은 또 다른 냉혹한 현실을 드러내고 있다. 바로 정수 처리 과정을 통해 육안으로 볼 수 있을 만큼 맑은 물을 생산해내더라도, 규제 당국과 지역 주민, 운전자들은 여전히 미확인 화합물, 방사성 핵종, 잔류 폐기물, 그리고 지속적인 노출에 대한 우려를 제기하고 있다는 점이다.

로이터 통신은 막 여과 및 정화 기술을 활용한 시범 사업을 설명했으며, 농축된 녹슨 색의 잔류물은 폐기 우물로 다시 보내졌다. 물은 더 깨끗해졌지만, 폐기물은 사라지지 않았다.

바로 이 부분에서 연마 하우징이 그 역할을 다합니다. 안정적인 최종 정화 과정은 고가의 하류 장비에 가해지는 고형물 충격이 최소화하고, 정량화 가능한 장벽을 형성하며, 물리적 시음 지점을 제공합니다.

하지만 계측 장치를 설치해야 한다.

최소한 입구 및 출구 압력, 응력 차, 유량, 온도, 높은 ΔP 경보 시스템, 시료 채취구, 배기구, 배수관, 그리고 카트리지 추적 관리 기능이 필요합니다.

정보도 없고, 증거도 없다.

부동산 시장을 활기차게 만드는 “이상적인” 생산수에 대한 냉정한 현실

가장 효과적인 부동산은 판매 브로셔가 가장 두꺼운 매물이 아닙니다.

이 제품은 오염된 용액 환경에서도 씰의 안정성을 유지하고, 예측 가능한 최종 차압에 도달하며, 작업자가 갇힌 압력이나 H₂S에 노출되지 않도록 안전하게 개방되며, 지속적으로 조달 가능한 카트리지를 사용하며, 염화물·온도·사워 가스가 혼합된 환경에서도 예기치 않은 부식 없이 견딜 수 있는 씰입니다.

저는 다음 세 가지 주장에 대해 회의적입니다.

첫째, 등급, 열화 기준, 용접 사양 및 패시베이션 문서가 명시되지 않은 “스테인리스강”.

둘째, 공칭 성능과 절대 성능의 구분 및 명시된 시험 방법이 없는 “5 마이크론”이라는 표기.

셋째, 실제 두께와 온도 조건에서 깨끗하고 불순물이 포함된 압력 강하 곡선이 없는 “높은 유량”입니다.

정식 견적 요청서에는 설계 및 작동 압력, 설계 및 작동 온도, 유량 범위, 수질 분석, 고형물 부하량, 입자 크기 분포, 유분 및 오일, 가스 성분, H₂S 및 이산화탄소, 염화물, pH, 세정 화학 물질, 위험 지역 요구 사항, 연결 요구 사항, 부식 허용치 또는 재질 기준, 카트리지 치수, 성능 정의, 최대 압력 차, 밀봉 방식, 추가 요구 사항, 규정 요구 사항, 시험 문서 및 예비 부품 요구 사항이 포함되어야 합니다.

그건 꽤 까다로워 보이네요.

좋네요.

자주 묻는 문의 사항

생산수 밝게 만들기란 무엇인가요?

생산수 정제는 대량 분리 공정 이후에 수행되는 마지막 고형물 및 액적 제어 단계로, 이전 처리 단계에서 확실하게 제거되지 않은 부유 물질, 유리유, 부식 잔류물, 스케일 파편 및 생물학적 고형물로부터 시추공, 하류 막층, 저장 시스템 또는 재사용 공정을 보호하기 위해 사용됩니다.

이는 일반적으로 장애물 작용에 해당하며, 완전한 수처리 공정은 아닙니다. 이 방식의 효율성은 밀봉 상태, 여과재 등급, 부하 프로파일, 상류 수질 조건, 그리고 운전자의 교체 기술에 달려 있습니다.

생산수 정화 시설을 어떻게 선택해야 할까요?

생산수 여과 장비는 압력 정격, 접촉 금속 재질, 씰의 화학적 특성, 연결 규격, 카트리지 형상, 순환 유량, 차압 한계 및 유지보수 방법을 해당 현장의 실제 수질 성분, 온도, 고형물 부하, 작동 압력, 예상되는 문제점 및 요구되는 처리수 최종 기준에 맞춰 선정해야 합니다.

그 후에는 깨끗한 물이 아니라 실제 사용 환경을 반영한 물을 사용하여 해당 옵션을 확인하십시오. ΔP와 처리량 및 출구 고형물 함량을 추적하여, 필터가 정상적으로 작동하는지, 우회 현상이 발생하는지, 아니면 고장이 난 것인지 팀이 파악할 수 있도록 하십시오.

재창조수 재주입에 가장 적합한 마이크론 수치는 얼마입니까?

생산수 재주입에 대한 전 세계적으로 통용되는 최상의 마이크론 등급은 존재하지 않습니다. 이는 적절한 기준치가 지층의 기공-목부위 거동, 입자 크기 분포, 원유 혼입, 주입 능력의 배경 조건, 여과성 시험 결과, 그리고 해당 등급이 명목상인지 절대적인지에 따라 달라지기 때문입니다. 따라서 공급업체가 제시하는 단일 수치는 단지 초기 참고 자료일 뿐, 설계의 근거가 될 수는 없습니다.

공급물 내 고형분 함량이 크게 변동할 경우, 단계별 계획만으로는 한 가지 매우 중요한 측면을 간과할 수 있습니다. 시범 선별 시험을 통해 처리량, 압력 상승, 고형분 통과율, 카트리지 수명 및 주입성 반응을 측정해야 합니다.

부동산의 정수 후 마무리 정화에 스테인리스강을 사용하는 것이 적절한가요?

선택된 등급, 용접 품질, 패시베이션, 염화물 직접 노출, 온도 수준, 황화수소 농도, 이산화탄소 부하 및 세정 화학 성분이 검증된 부식 허용 범위 내에 머무르는 경우, 스테인리스강은 생성수 정제 공정에 이상적일 수 있습니다. 316L이 일반적으로 사용되지만, 염화물 농도가 높거나 산성 용액의 경우 내식성이 더 뛰어난 합금이나 라이닝이 필요할 수 있습니다.

결정은 관행이 아니라 열화 검토를 통해 내려져야 합니다. 틈새, 막힌 배수관, 산소 유입, 이종 금속 접합 등은 본래는 타당한 재료 선택이라 할지라도 그 효과를 무력화시킬 수 있습니다.

카트리지 하우징으로 생산수를 담수화할 수 있습니까?

하우징을 정비한다고 해서 생성된 물의 염분이 제거되는 것은 아닙니다. 카트리지 및 다공성 매체 여과는 주로 부유 입자와 분산된 물방울을 제거하는 반면, Na+, Cl−, Ca2+, Mg2+, Ba2+, Sr2+와 같은 용해된 이온은 통과하기 때문입니다. 탈염을 위해서는 막, 정제, 증발 또는 기타 염분 분리 기술과 같은 별도의 공정이 필요합니다.

담수화 장치는 고형물, 유분, 급속한 스케일 형성 및 유기 물질에 민감하기 때문에, 여전히 부동산이 필요할 수 있습니다. 효과적인 전처리는 오염 위험을 낮추고 하류 공정의 원료 공급을 원활하게 합니다.

수역 변경 전에 부동산 경계를 다시 한 번 명확히 정의하십시오

일반적인 유량 가격표가 아닌 실제 운영 조건을 명시한 문서를 발송하고, 공급업체가 각 항목을 하나하나 구체적으로 다루도록 요구하십시오. 여기에는 수질 성분, 시추 정보, 유분 함량, 과부하 현상, 온도, 세정 방식, 카트리지 효율, 예상 교체 주기, 규정 요건 및 운전자의 접근성 등이 포함되어야 합니다.

그런 다음 다음 사항에 대한 증빙 자료를 요청하십시오: 도면, 자재 인증서, 응력 분석, 카트리지 장착 세부 사항, 밀봉 요구 사항, ΔP 곡선, 검사 기록 및 설치 계획서.

인위적인 물 교환.

주택은 다음 변수가 되어서는 안 됩니다.
