멀티 라운드 하우징에서 카트리지 바이패스를 감지하는 방법

많은 바이패스가 타버리고 있습니다.

바로 그 때문에 이 문제가 간과되기 마련입니다. 운전자들이 무심해서가 아니라, 필터 카트리지 우회 현상이 대개 극적인 상황이나 거품, 경보 시스템, 혹은 급격한 압력 상승과 같은 현상을 동반하지 않기 때문입니다. 대신 이는 “허용 가능한” 차압, 하류 측의 다소 오염된 상태, 그리고 카트리지가 제대로 설치되었다고 주장하는 유지보수 팀의 확인으로만 드러납니다.

그게 바로 함정인 거죠, 그렇죠?

실제로 필터가 완벽하게 정상인 카트리지를 교체해 버리는 반면, 진짜 문제의 원인인 압축된 EPDM 씰, 뒤틀린 222 어댑터, 손상된 나이프 엣지 시트, 혹은 멀티 카트리지 필터 하우징에서 다른 카트리지보다 3mm 더 높게 놓여 있는 카트리지 하나 등은 그대로 방치하는 경우를 본 적이 있습니다. 시스템은 계속 작동합니다. 계기판은 평온해 보입니다. 유체는 여과 매체를 따라 소리 없이 흘러갑니다.

필터 카트리지 우회 현상에 관한 냉정한 사실

필터 카트리지 우회 현상은 액체가 카트리지 매체를 통과하지 않고 그 주위를 우회하여 흐르는, 여과되지 않거나 부분적으로만 여과된 순환 경로를 말하며, 일반적으로 고장 난 O-링, 느슨한 엔드 캡, 불량한 밀착부, 손상된 하우징, 파손된 어댑터, 또는 다중 단계 필터 하우징 구성에서 발생하는 불규칙한 압축 등으로 인해 발생합니다.

우리는 여과 실패를 카트리지 문제인 것처럼 가장합니다.

일반적으로 주거 문제입니다.

2024년 FDA가 멸균 제조와 관련해 발송한 경고 서한에서는 취약한 공정 관리, 부실한 조사 기법, 문서화된 절차의 부재, 오염 방지에 대한 부정적인 가정 등 똑같은 문제점이 반복적으로 드러났다. 로이터는 또한 2024년 10월, 미국의 한 주요 무균 의약품 제조 공장이 오염 관리 취약점과 관련된 FDA 평가 지적 사항을 반복적으로 받았다고 보도했습니다. 아니요, 이는 정수 전처리 필터에 관한 짧은 기사가 아닙니다. 하지만 여기서 얻을 수 있는 교훈은 분명합니다. 공정이 장벽에 의존할 때, 문서가 장벽이 되는 것이 아니라 그 공정이야말로 장벽인 것입니다.

카트리지는 밀봉이 되거나, 그렇지 않거나 둘 중 하나입니다.

왜 다세대 주택이 단독주택보다 우회로를 더 잘 숨길 수 있는가

단층 주택은 단순합니다. 짜증 날 정도로 솔직하죠.

단일 구성 요소로 이루어진 시스템에서 카트리지 하나가 고장 나면, 일반적으로 시스템 전체에 문제가 드러납니다. 압력이 떨어지거나, 품질이 저하되거나, 순환 방식이 변하거나, 하류 측 검사 결과가 좋지 않게 나타나는 식입니다. 하지만 다중 구성 요소로 이루어진 시스템에서는, 용기에 따라 상태가 양호한 카트리지 11개나 39개 뒤에 고장 난 카트리지 하나가 숨겨질 수도 있습니다.

바로 그 때문에 다단 필터 하우징의 바이패스 현상이 정말 짜증나는 것입니다. 이 시설에서는 혼합된 배출수가 발생합니다. 한 개의 카트리지 장착부에서 누수가 발생하더라도, 나머지 부분은 정상적으로 작동하여 전체적인 결과가 무난해 보일 수 있기 때문입니다.

유량이 적은 시스템의 경우, 다음과 같은 투명한 접시 형태의 설비를 투명한 공간이 있는 소형 PP 필터 카트리지 이로 인해 외관 검사가 덜 복잡해지지만, 산업 현장 운영자들은 스테인리스강 다중 카트리지 용기로 전환하면 그런 사치를 누릴 기회가 거의 없다.

아무도 인정하고 싶어 하지 않는 우회 경로들

이제 인기가 없는 요소에 대해 말씀드리겠습니다.

바이패스의 상당 부분은 수작업으로 장착됩니다.

악의에서 비롯된 것은 아닙니다. 매번 부주의한 것도 아닙니다. 하지만 부품 교체 작업 중, 작업자들이 땀에 젖어 있고, 서두르며, 피로에 지쳐 있고, 생산 압박 속에서 일할 때, 사소한 실수들이 유압 시스템에 더 빠르게 영향을 미치게 됩니다.

일반적인 우회 경로는 다음과 같습니다:

소스 우회	현장에서 보이는 모습	보통 그 원인은 무엇이었을까	탐지 팁
O-링 절단	한 개의 카트리지 시트에서 누수가 발생하지만, 나머지는 밀폐가 잘 된다	건식 설치, 부적절한 윤활제, 날카로운 어댑터 측면	카트리지는 깨끗하지만 하류 부분이 오염된 예시
찌그러진 개스킷	물개는 몸이 뚱뚱해 보이고, 윤기가 나며, 지쳐 보인다	과도한 압축 또는 화학적 팽창	카트리지 교체 후 바이패스 현상이 반복됨
잘못된 엔드캡 스타일	카트리지가 장착된 것으로 보이지만 잠기지 않습니다	DOE/SOE 불일치, 222 대 226 혼동	예상치 못한 낮은 차동 응력
중앙이 휘어진 메시지	압축 시 카트리지가 약간 기울어집니다	부주의로 인한 제거 또는 부동산 손상	카트리지 높이 불균형
고장 난 어댑터	Seal은 정적 검사에서는 통과하지만, 실행 시에는 실패합니다.	나이, 스트레스와 불안, 화학 물질에 의한 피해	간헐적인 비트 혁신
음극 튜브 시트 받침대	수많은 카트리지를 살펴보니 시트 상태가 제각각이다	부식, 영향, 부적절한 가공	바로 그 포지션에서 계속해서 기대에 미치지 못하고 있다

이번 조사의 핵심은 “새로운 필터를 장착했는가?”가 아닙니다.”

문제는 “그 액체가 다른 경로를 통해 흘러갔을 가능성은 없는가?”라는 점이다.”

1단계: 차등 응력에만 의존하는 것을 그만두세요

차압은 그 역할을 다할 뿐입니다. 이는 자백이 아닙니다.

차압 필터 하우징은 바이패스가 활성화되어 있을 때 일정한 응력을 나타낼 수 있으며, 특히 대형 다중 카트리지 어셈블리에서 1~2개의 카트리지가 누출되고 있을 때 더욱 그러합니다. 사실, 교체 후 응력 감소폭이 의심스러울 정도로 낮다면 오히려 불안감을 더해야지, 덜어서는 안 됩니다.

만약 어떤 시스템이 그동안 0.6 bar의 깨끗한 ΔP로 작동해 오다가, 동일한 순환량, 두께, 온도 수준, 카트리지 품질을 유지한 상태에서 갑자기 0.2 bar로 작동하기 시작한다면, 이를 축하할 일이 아닙니다. 저항이 어디로 사라졌는지 물어보십시오.

이물질 사전 여과를 위해 운영자들은 일반적으로 다음과 같은 일반적인 카트리지들의 효율성을 비교합니다. 5 및 10 마이크론 PP 침전 필터 카트리지 그리고 더 큰 규격의 카트리지들. 이러한 비교는 씰이 제 역할을 할 때만 의미가 있습니다. 그렇지 않다면, 매체를 비교하는 것이 아니라 누출량을 비교하는 셈입니다.

2단계: 필터 교체 전후에 하류 입자 또는 탁도 검사를 실시합니다.

아래는 스트레스 척도보다 제가 더 신뢰하는 영역별 검사입니다.

상류에서 시료를 채취하고, 하류에서 시료를 채취하십시오. 그 후 카트리지를 교체한 뒤에도 동일한 순환 비용으로 이 과정을 반복하십시오.

상수도의 경우, 탁도, SDI, 파편 물질 또는 부유 고형물을 검사하면 우회 경로를 신속하게 파악할 수 있습니다. 공정 용액의 경우, 탄소 손실, 구동 장치 이물질, 녹, 수지 비드, 생물학적 잔류물, 색소 등 해당 카트리지가 차단하도록 설계된 오염 물질을 기준으로 삼으십시오.

하지만 예쁜 예시 하나만 골라서 그대로 진행해서는 안 됩니다.

스타트업 사례, 10분 사례, 30분 사례를 살펴보겠습니다. O-링의 강도 저하로 인한 바이패스는 열팽창, 진동 또는 순환이 안정화된 후에 나타날 수 있습니다. 첫 번째 용기는 오류를 보일 수 있습니다.

3단계: 수사관처럼 카트리지의 장착 위치를 확인하세요

카트리지 우회 감지 절차에는 용기 내부를 대충 훑어보는 것뿐만 아니라 모든 장착 부위에 대한 물리적 검사를 포함해야 합니다.

운전자들이 다음 사항을 확인해 주기를 바랍니다:

1. 카트리지 높이 균일도
2. O-링의 절단, 팽창, 납작해짐 또는 나선형 뒤틀림
3. 엔드캡 호환 규격: DOE, SOE, 222, 226, 핀, 레벨
4. 스프링 타임 또는 압축 플레이트 접촉
5. 튜브 시트의 흠집 및 부식 흔적
6. 눈부신 빛 아래에서 어댑터가 파손된다
7. 카트리지 한 개가 교체할 때마다 계속 작동을 멈추는 현상인지 여부

마지막 것이 가장 중요합니다.

똑같은 하우징 위치에서 중복된 개발이 발생한다면, 더 이상 카트리지 유통업체를 탓하지 마십시오. 용기가 말하고 있는 것입니다.

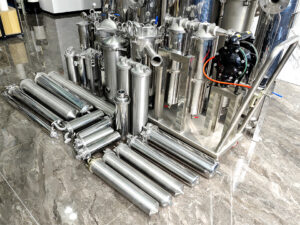

적절하게 매칭된 304 또는 316 스테인리스강 카트리지 필터 하우징 하우징, 나사산, 씰 및 카트리지의 결합부가 하나의 시스템으로 설계되어 있어 이러한 위험 요소 중 상당 부분을 최소화합니다. 확인되지 않은 시트 형상의 저가형 카트리지를 혼합하여 사용하는 것은 공장에서 $3을 절약하려다 한 배치 전체를 망치는 지름길입니다.

팁 4: 위협의 심각성이 이를 정당화할 때 난이도 평가를 활용하세요

모든 시술에 대해 본격적인 연구실 난이도 검사가 필요한 것은 아닙니다.

그러나 여과된 액체가 역삼투(RO) 막, 도금 욕조, 멸균 헹굼 루프, 고가 화학물질, 음료 정화 공정 또는 전자 산업용 정제수에 공급되는 경우, 기본적인 하류 위생 검사만으로는 충분하지 않을 수 있습니다. 통제된 장벽이 필요합니다.

유용한 성능 검증 시험은 알려진 상류 부하량을 적용하고 하류에서의 유지 성능을 확인하는 것입니다. 간단한 수처리 전처리 과정에서는 입자 계수가 이에 해당할 수 있습니다. 관리가 더 엄격한 시스템의 경우, 카트리지 종류에 따라 미생물학적 문제 분석, 염료 침투 시험, 기포점 시험, 확산 시험 또는 압력 유지 시험이 필요할 수 있습니다.

딥니스 카트리지에 막 정화 방식을 무분별하게 적용해서는 안 됩니다.

블로운 PP, 주름형 멤브레인, 고유량 코어리스 카트리지, 소결 필터는 서로 완전히 동일한 특성을 보이지는 않습니다. A 대구경 고유량 폴리프로필렌 열풍 성형 카트리지 10인치 소형 DOE 침전물 카트리지와는 고정 방식과 유동 방식이 다릅니다. 이름은 똑같지만: 필터. 정작 속은 다릅니다.

5단계: 서비스 후 “카트리지도 청소해 주세요”라는 안내가 나올 수 있습니다.

이게 제가 가장 즐겨 쓰는 비열한 수법이에요.

다발 탄창에서 탄약을 꺼낼 때는 각각을 잘 구분해 두십시오. 그냥 드럼에 무작정 던져 넣지 마십시오.

11개의 카트리지가 꽉 차 있는 것처럼 보이는데 그중 하나가 유난히 깔끔해 보인다면, 그 깨끗해 보이는 카트리지는 실제로 작동하지 않았을 수도 있습니다. 해당 카트리지가 우회되었거나, 제자리에 고정되지 않았거나, 잘못된 쪽에서 막혔거나, 또는 공기 순환이 되지 않는 구석에 놓여 있었을 가능성이 있습니다.

조작자들은 대개 가장 더러운 탄창을 찾으려고 한다.

나는 순수한 사람을 찾는다.

고형분 함량이 높은 충전재의 경우, 다음과 같은 대형 카트리지 등 1~50 미크론 등급의 대형 PP 파편용 정수 필터 카트리지 신뢰할 수 있는 충전 패턴을 보여줘야 합니다. 하류 공정에서 품질이 나쁘고, 한 개의 카트리지가 전혀 사용되지 않은 것처럼 보인다면, 그것은 운이 좋은 것이 아닙니다. 그것은 증거입니다.

조치 6: 유지 관리용 메모리가 아닌 우회 경로 지도를 작성하라

어떤 직책이 기준에 미달하는지 명시한 문서.

제 말은 바로 그겁니다. 번호별 TV 시트를 확인하세요. 고정판을 표시해 두세요. 3개월 동안 카트리지를 교체할 때마다 그 설계를 기록해 두세요. 차등 응력, 유량, 온도, 카트리지 배치, O-링 제품 및 하류 결과를 추적하세요.

대부분의 식물에는 정화 문제가 있는 것이 아니라, 증거 문제가 있습니다.

실제 우회 로그에는 다음 내용이 포함되어야 합니다:

데이터 요인	중요한 이유	적신호
부동산 ID	선박 문제와 카트리지 문제를 구분합니다	동일한 선박에서 반복적으로 고장이 발생함
카트리지 위치	자리와 어댑터가 형편없다	바로 그 항구에서 획기적인 성과가 나왔다
O-링 제품	화학 물질 간 호환성 추적	NBR은 팽창하고, 실리콘은 수축하며, EPDM은 평평해집니다.
순 ΔP	기준 내성을 설정합니다	교체 후 갑작스러운 ΔP 저하
유통 속도	잘못된 비교를 방지합니다	유량 증가 원인으로 “불량 필터” 지목”
온도	두께와 밀봉 습관에 영향을 미칩니다	고온 공정으로 인해 주기적인 누출이 발생합니다
하류 단편 물질	실제 유지율을 검증합니다	깔끔한 압력 정보, 더러운 폐수
운전자 유의사항	설정된 현실을 포착하다	“좌석 배정이 어렵다”는 표현이 두 번 등장한다

O-링 씰의 결함은 ‘침묵의 살인자’입니다

카트리지 필터에서 O-링 씰이 고장 나는 일은 드문 일이 아닙니다. 다행이네요.

그렇기 때문에 이 부품은 미디어 광고지보다 훨씬 더 많은 관심을 받을 만합니다. O-링은 경계 수호자 역할을 합니다. 만약 이 부품이 제 기능을 하지 못하게 되면, ‘마이크론 단위’라는 수치는 단순한 판매 브로셔의 홍보 문구로 전락하고 맙니다.

일반적인 씰 제품으로는 EPDM, 실리콘, NBR, 바이톤 등이 있습니다. 각각은 화학적 특성이 다릅니다. 온수, 산화제, 오일, 용제, 산, 세정제는 이 제품들에 각기 다른 방식으로 손상을 입힙니다. 그리고 실제로 운전자들은 분명히 폐기되었어야 할 O-링을 재사용하기도 합니다.

부풀어 오른 O-링은 “추가 밀봉”된 것이 아닙니다.”

화학적으로 손상되었을 수도 있고, 치수가 예측 불가능하며, 압축 시 선 조직이 노출될 수 있습니다.

카트리지 우회 경로를 찾아내는 데 도움이 되는 솔직한 체크리스트

시스템이 제멋대로 굴 때, 모두가 제안을 할 때 이 기능을 사용하세요.

확인	통과 조건	실패 조건	이후 조치
순 차분 응력	동일한 발행 부수에서 역사적 기준에 부합함	비정상적으로 낮은 ΔP	좌석 및 엔드캡 수트를 점검하십시오
하류 탁도 또는 비트	가동 후 꾸준한 감소	10~30분 후의 혁신	작동 조건에서 O-링을 점검하십시오
카트리지 충전 패턴	모든 위치에 고르게 채워진 먼지	카트리지 하나가 깔끔해 보인다	그 좌석과 어댑터를 확인해 보세요
O-링 검사	둥글고, 신축성이 있으며, 자르지 않은, 적절한 소재	아파트, 잘린, 부은, 뒤틀린	씰을 교체하고 호환성을 확인하십시오
부동산 현장 점검	매끄러운 밀봉면	긁힘, 녹, 손상	부동산 부분의 수리 서비스 또는 폐기
반복 위치 오류	무작위 또는 중복되지 않는 오류	완전히 똑같은 슬롯이 계속해서 기대에 미치지 못한다	주택 하자 지도
도전 테스트	예상된 유지율 충족	하류 측 문제 감지됨	‘부동산 정직성’ 리뷰로 상신하기

자주 묻는 질문

필터 카트리지 바이패스란 무엇인가요?

필터 카트리지 바이패스는 유체가 지정된 필터 매체 경로를 우회하여 틈새, 손상된 씰, 풀린 엔드 캡, 갈라진 어댑터 또는 변형된 하우징 시트를 통해 이동함으로써, 카트리지가 제대로 장착되어 있고 하우징에 압력이 유지되고 있음에도 불구하고 입자, 세균 또는 공정 오염 물질이 하류로 유입되는 여과 실패 현상입니다. 다중 카트리지 하우징의 경우, 비정상적인 유로가 다른 카트리지에서 적절히 여과된 유체와 혼합되기 때문에 이 현상을 발견하기가 더 어렵습니다.

다중 필터 하우징에서 카트리지 바이패스를 어떻게 식별할 수 있나요?

다중 단계 필터 시스템에서 카트리지 우회 현상을 파악하려면, 압력 변화, 하류 측 고품질 데이터, 카트리지 충전 패턴 및 물리적 밀봉 상태를 비교 분석하여, 액체가 필터 매체를 통과하는 것이 아니라 하나 이상의 카트리지를 우회하고 있는지 여부를 확인해야 합니다. 정밀한 ΔP 표준 점검을 시작으로, 이후 입자 수, 탁도, SDI 또는 공정별 불순물 검사를 통해 검증합니다. 마지막으로 모든 O-링, 튜브 시트 시트, 어댑터 및 고정 지점을 점검하십시오.

차압을 통해 우회 경로가 없다는 것을 입증할 수 있습니까?

차압만으로는 바이패스가 없다는 것을 증명할 수 없습니다. 카트리지 시트에서 누수가 발생하면 순환 저항이 낮아질 수 있지만, 나머지 카트리지는 여전히 충분한 압력 강하를 발생시켜 일반적인 측정 기준상으로는 정상으로 보일 수 있기 때문입니다. ΔP는 결정의 근거가 아닌 주의 신호로 활용하십시오. 가장 확실한 증거는 ΔP 패턴을 하류 불순물 검사 및 용액 제거 후 카트리지별 점검 결과와 종합적으로 분석할 때 얻을 수 있습니다.

카트리지 필터에서 O-링 씰의 고장은 무엇으로 인해 발생하나요?

카트리지 필터에서 O-링 씰이 손상되는 원인은 화학적 비호환성, 열 사이클링, 건조한 상태에서의 설치, 과도한 압축, 삽입 시 비틀림, 변형 후 재사용, 또는 손상된 어댑터나 날카로운 하우징 표면으로 인한 물리적 절단 등입니다. 눈에 띄는 징후로는 찌그러짐, 부풀음, 파손, 나선형 자국, 끈적거리는 질감, 또는 새 카트리지를 사용했음에도 특정 카트리지 위치에서 지속적으로 누수가 발생하는 경우 등이 있습니다. 의심되는 씰은 논쟁하기보다는 즉시 교체하십시오.

시술 후 왜 한 카트리지만 다른 것들보다 더 깨끗해 보이는 걸까요?

다른 카트리지보다 더 깨끗해 보이는 카트리지가 있다면, 이는 대개 해당 카트리지에 정기적인 유량이 공급되지 않았거나, 밀봉이 제대로 되지 않았거나, 또는 액체가 카트리지 매체를 통과하지 않고 우회하는 환경에서 사용되었음을 나타냅니다. 다중 카트리지 필터 하우징의 경우, 이는 먼지 축적량이 고르지 않다는 증거입니다. 카트리지를 완전히 꺼내어 나란히 비교하고, 필터 세트 전체를 문제 삼기 전에 깨끗한 카트리지를 먼저 확인해 보십시오.

마지막 테이크

필터 카트리지 우회 현상은 결코 난해한 문제가 아닙니다. 이는 대개 평범한 압력 분석과 소홀한 점검 습관 뒤에 숨어 있는, 간과되기 쉬운 사용자 인터페이스 문제일 뿐입니다.

카트리지 교체를 단순한 소모품 교체 작업으로 취급하는 것을 그만두고, 이를 오염 차단 작업으로 간주해야 합니다. 여과 매체의 품질이 중요하고, 미크론 등급도 중요합니다. 하지만 이 두 가지 중 어느 쪽이 선택될지는 씰의 성능에 달려 있습니다.

OEM 카트리지 선정, 설치 공간 적합성 확인 또는 현재 여과 구성에 대한 기능 검토를 위해서는 먼저 카트리지-하우징 간 호환성을 확인한 후, 해당 작업에 가장 적합한 PP, 멜트블로운, 점보, 고유량 또는 스테인리스 재질의 카트리지 배치를 선택하십시오.
