스키드 장착형 필터 하우징 시스템을 위한 FAT 프로토콜

대부분의 FAT 논문은 영화에 관한 것이다.

사실 저는 정말 멋진 바인더와 인쇄된 표지, 흠잡을 데 없는 검사 도장을 본 적이 있고, 마치 모든 문제가 이미 해결된 것처럼 미소 짓는 공급업체 팀도 목격한 적이 있습니다. 그런데 정작 확인해 보니 개스킷이 고르지 않게 장착되어 있고, 기록되지 않은 용접 보수 흔적이 있으며, 통풍구 위치가 잘못되었고, 기술자가 곡예사처럼 몸을 비틀어야만 읽을 수 있는 위치에 차압 게이지가 설치되어 있더군요. 도대체 왜 이런 일이 계속 일어나는 걸까요?

a이기 때문에 제조 시설 인수 검사 절차 이는 종종 단순한 선적 절차로 여겨지곤 하지만, 사실 이는 비용이 많이 드는 실수를 파악할 수 있는 마지막 경제적 기회입니다.

스키드 장착형 필터 하우징 시스템의 경우, 이러한 차이가 중요한 문제를 야기합니다. 이 시스템들은 단순히 외관이 미려한 스테인리스 프레임워크가 아닙니다. 용접, 볼트 체결, 개스킷 장착, 계측 장치가 부착된, 압력을 견디는 정화 설비로, 염수, CIP 화학물질, 공정수, 용매, 압축 공기, 미량의 증기, 또는 무균 측 용액 등이 유입될 수 있습니다. 스키드 장착형 필터 하우징 시스템에 적합한 FAT(현장 수용 시험) 절차는 스키드를 단순히 프레임워크를 공유하는 부품들의 집합체가 아니라, 하나의 작동하는 조립체로 검사해야 합니다.

그리고 사실, 저에게는 편견이 있습니다. “육안 검사”로 시작해 “소비자 상표”로 끝나는 어떤 종류의 FAT(현장 수용 시험)이든, 실제 작동 조건 하에서 유동 경로, 압력 안정성, 배수성, 차단 원리, 부품 조립 상태, 명판 정확도, 유지보수 접근성을 공급업체가 반드시 확인하도록 요구하지 않는다면, 저는 그 시험을 의심스럽게 여깁니다.

‘제조 시설 승인 시험 절차’가 실제로 무엇을 의미하는가

공장 인도 검사 절차(Factory Acceptance Examination Procedure)는 장비가 공급업체의 시설을 떠나기 전에 합의된 설계, 안전, 치수, 응력, 문서 및 실용적 요구 사항을 충족하는지 확인하기 위해 활용되는 규정된 선적 전 평가 및 시험 계획입니다. 스키드 장착형 여과 시스템의 경우, 이 절차에는 시험 범위, 승인 기준, 입회 요건, 도구, 편차, 보류 요건 및 승인 권한이 명시되어야 합니다.

그건 정말 지루하게 들리네요. 하지만 그렇지 않아요.

훌륭한 제조 시설 승인 시험 방법은 강력한 무기나 다름없습니다. 이는 공급업체가 불확실성을 초래하는 것을 방지하고, 구매자가 재작업에 시달리는 것을 막아줍니다. 또한 나중에 누군가가 “그건 애초에 사양 범위에 포함되지 않았습니다”라고 주장할 때, 양측 모두에게 정확한 근거 자료를 제공해 줍니다.”

시장은 이 교훈을 뼈저리게 깨달았습니다. OSHA의 압력 용기 지침서에는 면허를 소지한 압력 용기 검사관이 일반적으로 사용하는 평가 기법으로 육안 검사, 침투 검사, 자력 비트 검사, 방사선 촬영 및 초음파 검사가 나열되어 있습니다. 이는 압력을 유지하는 필터 하우징이 일단 가동되면 단순한 “배관 장치”가 아니기 때문에 중요한 사항입니다.

다음은 냉정한 사실입니다. FAT가 증거를 제시하지 못하면, 대신 견해를 제시하게 됩니다.

스키드 장착형 필터 하우징 장비가 FAT에서 불합격되는 이유

실패 사례는 거의 특이한 경우가 없습니다.

부적절한 엘라스토머. 밸브 라벨 오기. 배관 지지대로 인해 부동산 덮개 스윙이 막힘. 리프팅 러그가 실제 무게 중심과 일치하지 않음. 카트리지 크기 불일치. 최상단 환기구가 누락됨. 위생 구역 내 접착 부위의 변색. 게이지 배열이 너무 넓어 유용성이 떨어짐. 도면에서 아무도 눈치채지 못한 배수관의 데드레그.

사소한 사항들, 그 다음에는 청구서입니다.

스키드에 장착된 시스템은 기계, 배관, 여과, 계측, 전기 및 서류 관련 위험 요소를 하나의 콤팩트한 패키지로 통합합니다. 그렇기 때문에 FAT 점검 목록은 여러 공정을 아우러야 합니다. 구매자가 필터 용기만 검사한다면 스키드를 놓치게 되고, 스키드 설계만 검사한다면 공정을 놓치게 됩니다.

예를 들어, a 다단계 스테인리스강 액체 필터 부동산 단계별 순서가 부적절하거나, 카트리지를 제거하기 어렵거나, 중복 설치 후 백 하우징 바스켓이 제대로 고정되지 않는 경우, 기본적인 선박 평가에는 통과할 수 있더라도 실제 운용상 작동이 중단될 수 있습니다.

생산 현장에서 배수관의 위치가 심각하게 잘못되어 있는 경우, 차라리 제조 시설에서 그 결함을 발견해 불량품을 걸러내는 편이 낫지, 공장 관리자가 이미 생산 손실 시간을 계산하고 있는 시점에 설치 과정에서 그 결함을 발견하는 것보다는 낫다.

FAT 범위: 출하 전 확인해야 할 사항

스키드 장착형 필터 부동산 시스템을 위한 진정한 FAT(현장 수용 시험) 방법론은 문서화, 고품질 제작, 내하중성, 유용한 절차, 유지보수성, 그리고 운송용 제품 포장 등 6가지 영역을 포괄해야 합니다.

화려하지는 않지만, 꼭 필요한 것.

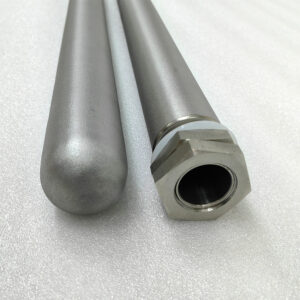

서류 증빙 자료에는 주문 범위, P&ID 변경 사항, GA 도면, 용접 배치도, 자재 인증서, 엘라스토머 인증서, 압력 등급, 표면 코팅 기록, 계측기 교정, 예비 부품 목록 및 운영 매뉴얼이 포함되어야 합니다. 시스템이 PP, PTFE, PES, 스테인리스 메쉬, 활성탄 또는 소결 요소로 구성되어 있는 경우, 여과재 관련 서류는 사용 조건과 일치해야 합니다.

A 부동산용 스테인리스 스틸 정수기에 사용되는 PP/PTFE 주름형 필터 카트리지 FAT 데이터에서 일반 소모품으로 취급되어서는 안 됩니다. 이 제품의 크기, 끝단 캡, 마이크론 등급, 밀봉 제품, 붕괴 응력 및 화학적 호환성은 수락 기록에 포함되어야 합니다.

시공 평가 시 용접부, 구조물의 직각도, 고정 구멍, 스키드 치수, 리프팅 지점, 패시베이션 상태, 노즐, 지지대, 밸브 태그, 유동 방향 화살표, 명판, 베이스 러그 및 계기 구역을 확인해야 합니다.

기능 검사에서는 밸브 작동, 우회 경로, 배기 통로, 배수관, 밀폐 상태, 부품 제거, 덮개 개방 여유 공간, DP 게이지 작동, 트랜스미터 신호, 해당되는 경우 경보 시뮬레이션, 그리고 유로 정확도를 확인해야 합니다.

그럼 제품 포장 리뷰는 어땠나요? 사람들은 다리가 휘어지고 계기판이 깨진 팔레트가 나타나기 전까지만 비웃곤 하죠.

정수압 시험은 사진 촬영의 기회가 아닙니다

필터 하우징의 정수압 시험은 긴장한 공급업체들이 실수를 드러내기 쉬운 단계입니다.

물이 들어온다. 압력이 올라간다. 모두가 지켜본다.

그러나 핵심적인 질문은 “누출이 있었는가?”가 아닙니다. 중요한 우려 사항은 다음과 같습니다. 시험 압력이 적정했는지, 유지 시간이 녹음되었는지, 계측기가 교정되었는지, 갇힌 공기가 배출되었는지, 시험 매체가 적합한지, 나사 연결부가 점검되었는지, 그리고 시험 후 수리 작업이 기록되었는지 여부입니다.

압축 가스는 비압축성 유체보다 훨씬 더 많은 잠재 에너지를 저장하기 때문에, 일반적으로 공압식 압력 검사에 비해 정수압 시험이 선호됩니다. 한 정유소의 전문 압력 시험 절차에서는 안전 근거 항목에 이 선택 사항을 명확히 명시하고 있습니다.

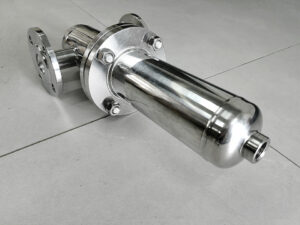

필터 하우징의 경우, 정수압 시험은 일반적으로 하우징 본체, 덮개, 플랜지 이음부, 노즐 용접부, 배수관 및 통기구 연결부, 매니폴드 용접부, 그리고 입구 차단 밸브 하류에 위치한 모든 유형의 압력 경계부를 포함해야 합니다. 스키드에 다수의 하우징이 있는 경우, 시험 방법에는 각 하우징을 개별적으로 시험할지, 아니면 매니폴드 전체를 하나의 압력 경계로 간주하여 평가할지 명시해야 한다.

이러한 구분이 문제가 됩니다.

스키드가 10 bar의 작동 압력을 견디도록 제작된 경우, 누군가가 둥근 숫자를 선호한다는 이유만으로 FAT(최종 수용 시험)에서 “10 bar 정도”라고 대충 확인해서는 안 됩니다. 이 방법에는 설계 압력, 시험 응력, 시험 시간, 계기 식별 번호(ID), 계기 종류, 교정 날짜, 주변 온도, 시험 매체, 합격 기준 및 누출 정의가 명시되어야 합니다.

제가 일반적으로 적용하는 기준은 다음과 같습니다. 눈에 띄는 누출이 없어야 하고, 비정상적인 응력 저하가 없어야 하며, 장기적인 변형이 없어야 하고, 나사산 연결부에서 갈라짐 현상이 없어야 하며, 개스킷이 밀려나오지 않아야 하고, 유지 기간 동안 문서화되지 않은 변형이 없어야 합니다.

네, 시험 내내 답안을 수정하는 행위는 해당 시험 방식에서 이를 허용하고 그 사실을 기록하는 경우가 아니라면 부정행위에 해당합니다.

실제로 의미를 지닌 승인 기준

스키드 장착형 여과 시스템의 승인 기준은 정량적으로 측정 가능해야 합니다. “겉보기에는 괜찮아 보인다”는 것은 설계가 아닙니다. “문제가 없다”는 것은 검사가 아닙니다. “평소처럼 작동한다”는 것은 검사 결과가 아닙니다.

숫자를 사용하세요.

사용 공차.

지친 검사관이 영업 관리자에게 연락하지 않고도 적용할 수 있는 ‘합격/불합격’ 식의 표현을 사용하십시오.

FAT 영역	낮은 승인 기준	엄격한 승인 기준
정수압	“누출은 관찰되지 않았습니다”	지정된 시험 압력에서 지정된 시간 동안 유지해야 하며, 눈에 띄는 누출, 영구적인 변형, 허용되지 않은 압력 손실이 없어야 한다.
스키드 치수	“그림과 같이”	전체 길이, 크기, 높이, 노즐 방향, 허용 오차 범위 내의 고정 구멍 간격
필터 엘리먼트 장착	“카트리지 장착됨”	카트리지 길이, 엔드 링크, 개스킷 제품, 장착 압축력, 탈착 여유 공간 확인 완료
차단 절차	“차단 장치 점검 완료”	태그가 부착된 각 밸브의 개폐 동작을 반복적으로 수행하였으며, P&ID에 명시된 고정 위치와 대조하여 유동 방향을 확인한 후 이를 비디오로 촬영하였다.
계측	“확인”	계기 종류, 태그, 교정 증명서, 제로 문제 없음, 설치 후 정렬 완료, DP 작동 확인
문서	“제출된 논문”	MTC, 인증서, 도면, 평가 기록, 편차 기록부, 포장 명세서, 승인된 O&M 매뉴얼
위생	“출고 전 정리”	내부 표면에는 용접 슬래그, 기름, 이물질, 눈에 띄는 입자가 없어야 하며, 평가 후 포트는 마개로 막아야 합니다.
제품 포장	“잘 실렸다”	스키드 고정, 노즐 고정, 계기 제거 또는 보호 조치 완료, 필요 시 건조제 사용, 리프트 계수 확인

엄격한 기준이 어떤 역할을 하는지 주목해 보세요. 즉흥적인 대응을 없애줍니다.

필터 스키드를 위한 전문가의 FAT 점검 목록

아무도 읽지 않는 긴 목록보다는, 핵심적인 문제점만 간결하게 정리된 체크리스트를 더 선호합니다.

먼저, 스키드가 현재 승인된 도면과 일치합니까? 작업장의 벽면을 활용한 도면이 아닙니다. 견적서에 첨부된 이전 개정판도 아닙니다. 승인된 개정판이어야 합니다.

둘째, 운영자가 정말로 이를 유지 관리할 수 있을까요? 부품을 교체하기 위해 배관의 절반을 분해해야 하는 필터 설비는 스키드가 아니라, 향후 불만 사항이 될 뿐입니다.

셋째, 모든 유로가 타당합니까? 유입구, 전기 콘센트, 바이패스, 재순환, 배수관, 공기 배출구, 시료 채취구, 그리고 있다면 역세척 라인까지. 이를 말 그대로 추적해 보십시오. 이론적으로 인쇄된 화살표 끝을 맹신하지 마십시오.

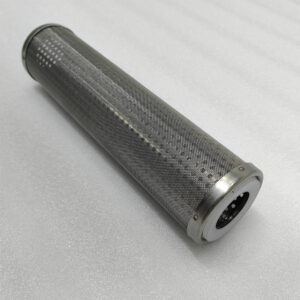

넷째, 필터 구성 요소들이 서비스 매칭이 되어 있습니까? 활성탄, 소결 플라스틱, 스테인리스 메쉬, 주름형 PTFE, PP, PES 및 백 필터는 모두 응력, 온도, 입자 부하 및 화학 물질 노출 조건에 따라 서로 다른 방식으로 작동합니다. A 탄소 여과 계획 데이터시트상으로는 단순해 보일 수 있지만, 미세 탄소 입자, 경과 시간, 침전 속도, 우회 누출 등이 결합되면 “여과” 과정이 막대한 비용이 드는 설계로 변할 수 있습니다.

다섯째, 소모품을 손상 없이 교체할 수 있는가? 바로 이 부분에서 여러 저가형 스키드가 한계를 드러낸다. 조립 과정에서는 카트리지가 제자리에 딱 맞아들어가지만, 설치 막대, 스프링 플레이트 또는 커버의 간극이 제대로 평가되지 않았기 때문에 작업자가 나중에 이를 쉽게 제거할 수 없다.

여섯째, 부식 위험이 사실대로 다루어지고 있는가? 바닷물, 염화물, 부식성 세정제, 차아염소산염, 온수, 산성 유체는 브로셔에 소개된 스테인리스강 따위는 아랑곳하지 않는다. 만약 시스템이 해수 처리용 탄소 요소 활성화, 제품 인증 및 엘라스토머 호환성은 그저 멋진 부가 기능이 아닙니다. 이는 생존을 위한 필수 요소입니다.

실제 사례를 통해 FAT 기법이 중요한 이유를 살펴본다

스트레스 장치의 고장은 문서상의 문제가 아닙니다. 이는 폭발 반경과 관련된 문제입니다.

미국 화학 안전 위원회(USCSB)의 ‘지보단 필링 컬러(Givaudan Feeling Colour)’ 조사 보고서에 따르면, 2024년 11월 12일 켄터키주 루이빌에서 발생한 폭발 사고로 근로자 2명이 사망하고 11명이 부상을 입었습니다. 비록 이 사고가 필터 스키드(filter-skid) 관련 FAT 사고는 아니었지만, 압력 용기 공정 장비에 대해 체계적인 점검, 변경 관리 및 위험 평가가 필요하다는 점을 시사하는 암울한 사례입니다.

OSHA의 2024년 중대 부상 보고 자료는 또한 “경미한 작업장 위험”이라는 표현이 왜 안일한 표현인지 보여줍니다. OSHA의 중대 부상 통계에 대한 부문별 보고에 따르면, 2024년에는 9,034건의 중대 부상 사례가 보고되었으며, 여기에는 수백 건의 입원 치료 및 절단 사고가 포함되었습니다.

노동통계국(BLS)에 따르면, 2024년 민간 부문 고용주들은 250만 건의 비치명적 업무상 부상 및 질병 사례를 기록했는데, 이는 2023년 대비 3.1% 감소한 수치다. 이러한 개선세는 환영할 만하지만, 250만 건이라는 숫자는 여전히 기업 경영진이 가볍게 넘길 수 있는 수준은 아니다.

그래서 공급업체가 “우리는 항상 이렇게 해왔습니다”라고 말할 때, 저는 안심보다는 경각심을 느낍니다.

제가 믿고 의지하는 산업용 필터 하우징 선별 처리

제가 가장 선호하는 상용 필터 하우징 테스트 방법은 끔찍하고, 느리며, 위조하기 어렵습니다.

먼저 문서 동결을 실시하십시오. 도면이 아직 수정 중인 상태에서는 FAT를 시작해서는 안 됩니다. FAT 진행 중에 수정이 이루어진 경우, 해당 수정 사항은 불일치 로그에 기록되어야 합니다.

그런 다음 식별 검사를 실시하십시오. 태그, 식별 번호, 등급, 엘라스토머, 형상 유형, 압력 등급, 노즐 사양, 플랜지 규격, 개스킷 유형 및 표면 처리 상태를 확인하십시오.

다음은 치수 평가 단계입니다. 용기뿐만 아니라 스키드 전체를 고려해야 합니다. 운송 제약 조건, 플랜트 진입 경로, 지지 개구부, 노즐 높이, 유지보수 작업 공간, 리프팅 지점 등이 모두 중요한 요소입니다.

그런 다음 내부 점검을 실시하십시오. 하우징을 열어 씰 랜드, 바스켓, 카트리지 폴, 고정판, 메쉬 스크린, 용접 색상, 연마 손상, 이물질 및 배수 홈을 점검하십시오.

그 후, 수압 시험을 실시하십시오. 압력 상승량, 유지 응력, 시험 시간, 계기 식별번호, 주변 환경 조건, 확인된 누출, 시정 조치 및 결과를 기록하십시오.

그런 다음 기능 검사를 수행하십시오. 밸브를 작동시켜 보십시오. 차압(DP) 표시를 재현해 보십시오. 배수 및 환기 작동 상태를 테스트하십시오. 커버의 회전 상태를 점검하십시오. 필터 엘리먼트의 장착 및 제거 상태를 확인하십시오. 바이패스 설정을 확인하십시오. 모든 도구를 대여하고 보관할 수 있는지 확인하십시오.

마지막으로, 문서 종결 절차를 수행하십시오. 미해결 부적합 사항이 이메일 속에 묻혀서는 안 됩니다. 모든 부적합 사항에 대해 명확한 처분 결정을 내려야 합니다: 현 상태 그대로 수용, 수정 후 재검사, 도면 변경, 또는 불합격 처리 중 하나를 선택해야 합니다.

이것은 행정이 아닙니다. 증거입니다.

유통업체들이 은근슬쩍 비용을 줄이는 곳

그들은 고객이 눈치채지 못하는 부분을 다듬습니다.

표면 코팅 관련 보험 청구는 한 가지 사례입니다. 겉으로 보기에는 매끄럽게 다듬어진 부동산이 사진에 잘 나올 수 있지만, 내부 용접 부위에는 여전히 산화 흔적이나 연마 자국이 남아 있을 수 있습니다. 또 다른 사례는 개스킷 교체입니다. EPDM, FKM, PTFE 씰, 실리콘, NBR 등은 단순히 디자인상의 선택 사항이 아닙니다. 이들은 내화학성, 온도 한계, 압축 거동 및 오염 위험을 규정합니다.

계측 장비 역시 취약한 부분 중 하나입니다. 저압 정제 스키드에 장착된 0~16 bar 게이지로는 사실상 다양한 범위를 커버할 수 있겠지만, 미세한 압력 차이를 조기에 감지하는 데는 무용지물일 수 있습니다. 차압 게이지가 거꾸로 설치된 사례도 드물지 않습니다. 그런 일이 없었으면 좋겠습니다.

여과재 대체품은 상황이 더 나쁩니다. 사양에 PTFE 막이 명시되어 있다면, 단순히 구할 수 있다는 이유만으로 “동등한” PP를 제안하는 것은 거절하십시오. 사양에 소결 폴리머 필터가 요구되는 경우, 재료 등급과 기공 구조를 확인하십시오. 소결 플라스틱 필터 설치 주름형 카트리지나 카본 필터와는 다른 검사 문제가 있습니다.

그리고 “완전히 똑같은 성능”이라는 표현에는 주의하세요. 이 말은 대개 “완전히 똑같은 것은 아니다”라는 뜻입니다.”

스키드 장착형 필터 장치용 FAT 방법 수립 방법

스키드 장착형 필터 설비를 위한 FAT 프로토콜을 작성하려면, 우선 구매 사양서를 바탕으로 모든 중요한 요구 사항을 실무적인 검사 항목, 문서 검토 사항 또는 정량화 가능한 승인 기준으로 전환해야 합니다. 이 방법론은 장비 범위, 시험 순서, 평가 기법, 책임 소재, 계측기, 합격/불합격 기준, 편차 처리, 재시험 지침 및 최종 출시 조건을 명시해야 합니다.

스키드가 완료된 후에 절차를 작성하지 마십시오. 그건 순서가 뒤바뀐 것입니다.

제작에 착수하기 전에 이를 작성한 다음, 관리된 변경 절차에 의해서만 수정해야 합니다. 공급업체는 어떤 증빙 자료를 제출해야 하는지 이해해야 합니다. 고객은 어떤 증빙 자료를 검토해야 하는지 파악해야 합니다. 양측 모두 거절 사유가 무엇인지 파악해야 합니다.

실용적인 프로토콜 프레임워크는 다음과 같은 형태를 띱니다:

지역	필수 자료	제 의견
범위	스키드 태그, 하우징 태그, 작업 번호, 설계 기준	“잘못된 스키드 테스트”로 인한 문제를 방지합니다
참조 기록	PO, 데이터시트, P&ID, 총체도, 요구사항, ITP	사용량 변경 수치
테스트 도구	ID, 교정 날짜, 측정 범위, 인증서 확인	보정 없으면 테스트도 없다
육안 검사	용접부, 지지대, 태그, 화살표, 표면, 정돈 상태	화면 결함
치수 검사	프레임워크, 노즐, 지지용 개구부, 여유 공간	단계별 유지 관리에 대한 접근 권한 부여
수압 시험	스트레스, 매체, 주기, 수용 요건	누수와 응력 감소의 정의를 설명하시오
실무 점검	차단 장치, 배기구, 배수관, DP, 우회로, 요소 제거	연산자의 참값을 테스트하세요
문서 검토	MTC, 인증서, 매뉴얼, 편차 목록	모든 틈을 메우세요
부적합 관리	수리 서비스, 재검사, 체념, 부정	구두로 제시된 해결책 없음
보도자료	상표, 미완료 사항 목록, 인도 승인	배송은 승인을 의미하지 않습니다

또한 사진 촬영 요건도 반드시 포함해야 합니다. 선택 사항이 아닙니다. 계량기 측정 결과, 명판, 내부 시설 상태, 부품 설치 현황, 배수/환기 구역, 그리고 최종 포장 상태를 담은 사진들은 나중에 발생할 수 있는 논쟁을 방지해 줍니다.

FAT 대 SAT: 이 둘을 혼동하지 마세요

FAT는 공급업체에서 진행됩니다. SAT는 웹사이트에서 진행됩니다.

이는 개인들이 제조 시설의 책임을 시운전 단계로 떠넘기기 전까지는 당연한 일처럼 보입니다. FAT(공장 인수 검사)는 출하 전에 시공, 설치, 압력 무결성, 문서 및 가동 준비 상태를 확인합니다. 현장 인수 검사(Website Acceptance Examination)는 도착 후 설치, 유틸리티 연결, 제어 시스템 통합, 실제 공정 문제 및 소유자 측 인계 사항을 확인합니다.

문제가 제조 공장에서 발생하는 것이라면, 공급업체가 “웹사이트에서 확인해 보겠습니다”라고 말하는 것을 허용해서는 안 됩니다.

부동산 담보권 설정에 차질이 생기거나, 용접 불량, 잘못된 카트리지 어댑터, 인증서 누락, 플랜지 누수 등은 현장 문제가 아닙니다. 이는 공장 출하 시 발생한 문제가 여행용 외투를 입은 것일 뿐입니다.

고객이 승인을 하기 전에 확인해야 할 사항

차량이 예약된 상태이므로 절대로 FAT에 서명하지 마십시오.

그 말이 좀 과하게 들릴 수 있다는 건 압니다. 좋아요. 제품 루틴은 디자인 표준이 아닙니다.

서명 전에 최종 FAT 기록, 작성 완료된 체크리스트, 교정 인증서, 압력 시험 그래프 또는 기록부, 치수 관련 문서, 자재 인증서, 불일치 사항 등록부, 미완료 사항 목록, 사진, 수정된 도면, 추가 부품 체크리스트, 운영 및 유지보수 매뉴얼, 적재 전략, 그리고 보존 관련 문서를 제출받아야 합니다.

스키드에 체계적인 여과 기능이 포함된 경우, 1단계 및 최종 단계 여과 요소가 각각 별도로 문서화되어 있는지 확인하십시오. 위생 솔루션이 포함된 경우, 내부 표면, 배수성, 개스킷 재질 및 세척 용이성을 확인하십시오. 탄소 필터로 구성된 경우, 매체 사양을 확인하십시오. 주름형 스테인리스 스틸 부품을 포함하는 경우, “일반 226”이나 “DOE”가 모든 공급업체에서 동일한 의미를 가진다고 가정하지 말고 카트리지 인터페이스를 검증하십시오.

또 다른 부정적인 관점은 이렇습니다. 도면을 확인하지 않고 FAT에 참석하는 구매자 역시 절반의 책임이 있습니다.

자주 묻는 질문

부동산 필터링 시스템에서 FAT 방식이란 무엇인가요?

필터 설비 시스템을 위한 FAT 절차는 출하 전 테스트 계획으로, 출하 전에 설비, 스키드 프레임워크, 배관, 밸브, 필터 구성품, 도구, 문서 및 압력 한계를 승인된 사양에 따라 검증하기 위해 마련된 것입니다. 이 절차에는 검사 방법, 승인 기준, 입회 요건, 기록, 불일치 사항 및 최종 승인 요건이 명시되어 있습니다.

간단히 말해, 이는 “유통업체가 설치가 완료되었다고 주장하는 것”과 “유통업체가 설치가 완료되었음을 입증한 것”의 차이입니다. 스키드 장착형 시스템의 경우, 프로토콜은 설치 전 과정을 포괄해야 합니다. 정화 실패는 대개 외관상의 문제뿐만 아니라 사용자 인터페이스의 세부 사항에서 비롯되기 때문입니다.

스키드 장착형 필터 설비에 대한 FAT 점검 목록에는 어떤 항목이 포함되어야 할까요?

스키드에 장착된 필터 하우징의 FAT 목록에는 문서 확인, 자재 확인, 치수 검사, 용접 및 표면 검사, 필터 엘리먼트 장착, 밸브 작동, 배수 및 배기 확인, 수압 시험, 계측기 점검, 청결도 검사, 제품 포장 확인, 편차 관리, 최종 승인 마크 등이 포함되어야 합니다.

가장 효과적인 체크리스트는 활용하기에 충분히 간결하면서도, 문제가 발생할 경우 그 영향이 확실할 정도로 구체적이어야 합니다. 저는 태그 번호, 스케일 ID, 시험 압력, 유지 시간, 도면 변경 사항, 카트리지 유형, 개스킷 재질, 그리고 실제 측정 치수를 기재하기를 원합니다. 막연한 체크박스는 누구에게도 도움이 되지 않습니다.

필터 하우징의 정수압 시험은 어떻게 수행되나요?

필터 부위의 정수압 응력 시험은 응력 한계 부위를 적절한 비압축성 유체로 채우고, 갇힌 공기를 배출한 뒤, 응력을 규정된 시험 값까지 높인 다음, 규정된 시간 동안 유지한 후, 누출, 변형, 압력 손실, 개스킷 이동 또는 접합부 결함 여부를 검사하는 방식으로 수행됩니다.

시험 문서에는 시험 대상 물질, 응력, 기간, 계기 교정, 주변 조건, 시험 담당자 및 결과가 명시되어야 합니다. 누출이 수리된 경우, 수리된 부위에 대해 재시험을 실시해야 합니다. 볼트를 살짝 조인 뒤 첫 번째 시험에 합격했다고 주장하는 것은 잘못된 방법입니다.

스키드 장착형 여과 시스템의 인수 기준은 무엇입니까?

스키드 장착형 여과 시스템의 승인 기준은 해당 여과 스키드의 출하 여부를 결정하는 데 사용되는 정량적인 합격/불합격 요건입니다. 이 기준에는 압력 정확도, 측정값, 문서, 여과 요소 호환성, 밸브 기능, 배수성, 계측 정밀도, 위생 상태, 유지보수 용이성, 코팅 또는 최종 품질, 그리고 제품 포장 안전성 등이 포함됩니다.

“30분 동안 15bar의 압력을 유지하며 눈에 띄는 누출이 없어야 한다”는 명확한 요구사항은 “압력 시험 합격”이라는 모호한 표현과는 다릅니다. 수치로 명시하면 논쟁을 줄일 수 있습니다. 또한 보증 관련 논의도 훨씬 더 객관적으로 이루어지게 됩니다.

스키드 장착형 필터 하우징용 FAT 절차를 정확히 어떻게 수립하나요?

귀사는 구매 사양서, 도면, 데이터시트 및 서비스 조건을 현장 입회 검사, 기능 테스트, 내구성 테스트, 문서 검토 및 정량화 가능한 승인 기준으로 전환함으로써, 스키드 장착형 필터 설비에 대한 FAT(현장 인수 검사) 절차를 수립합니다. 이 절차는 제조가 완료되기 전에 승인되어야 하며, 출하 시점에 즉흥적으로 마련되어서는 안 됩니다.

P&ID, GA 도면, 부동산 데이터 시트, 필터 사양 요건, 응력 등급, 자재 목록, 운영 문제 등을 시작으로 합니다. 그런 다음 테스트 매트릭스를 작성합니다: 요구 사항, 방법, 허용 한계, 증거, 책임 당사자, 승인.

산업용 정화 스키드를 설치하기 전에 FAT를 완료해야 합니까?

상용 여과 스키드를 설치하기 전에 실시하는 공장 출하 전 시험(FAT)은 공장의 준비 상태를 확인하는 데 그치는 반면, 현장 승인 시험(SAT)은 설치 상태, 에너지 공급, 제어 시스템 통합, 공정 조건, 작업자 접근성 및 가동 절차를 검증합니다. FAT는 납품 전 위험을 줄여주지만, SAT는 스키드가 실제 플랜트 내에서 정상적으로 작동하는지 확인합니다.

그렇긴 하지만, 상태가 좋지 않은 FAT는 보기 흉한 SAT를 초래합니다. 스키드에 문서 누락, 잘못된 개스킷, 불충분한 배수 기능, 또는 이음매에서 누수가 발견될 경우, 웹사이트 팀은 사실상 지연된 공장 수리 팀이 되어버립니다.

결론

스키드 장착형 필터 하우징 시스템은 단순히 수량 확인만으로는 출고되어서는 안 됩니다. 조기에 공장 승인 시험 절차서를 요청하십시오. 구체적인 인수 기준을 마련하십시오. 수압 시험을 확인하십시오. 하우징을 열어보십시오. 카트리지를 검사하십시오. 인증서를 확인하십시오. 검사 결과를 사진으로 촬영하십시오.

만약 유통업체가 거부 반응을 보인다면, 한 가지 질문을 던져보세요. “이 검사 과정 중 어떤 부분 때문에 스키드가 작동을 멈출까 봐 걱정되시나요?”
